제품 상세 정보:
|
| 모델: | SE9 | 홀딩 토크: | 30800Nm |
|---|---|---|---|
| 토크를 기울이기: | 45000 Nm | 출력 토크: | 4400 Nm |
| 색: | 요청된 것으로 | 정적 축상의 부하: | 340 나트 |
| 정적 근본적 로드: | 130 나트 | 모터 전압: | 24V,12V,220V,380V |
| 강조하다: | 베어링 드라이브를 비트는 집중된 일광 반사 장치,베어링 드라이브 IP66 그림을 비틀기,드라이브를 비트는 집중된 일광 반사 장치 웜 |
||

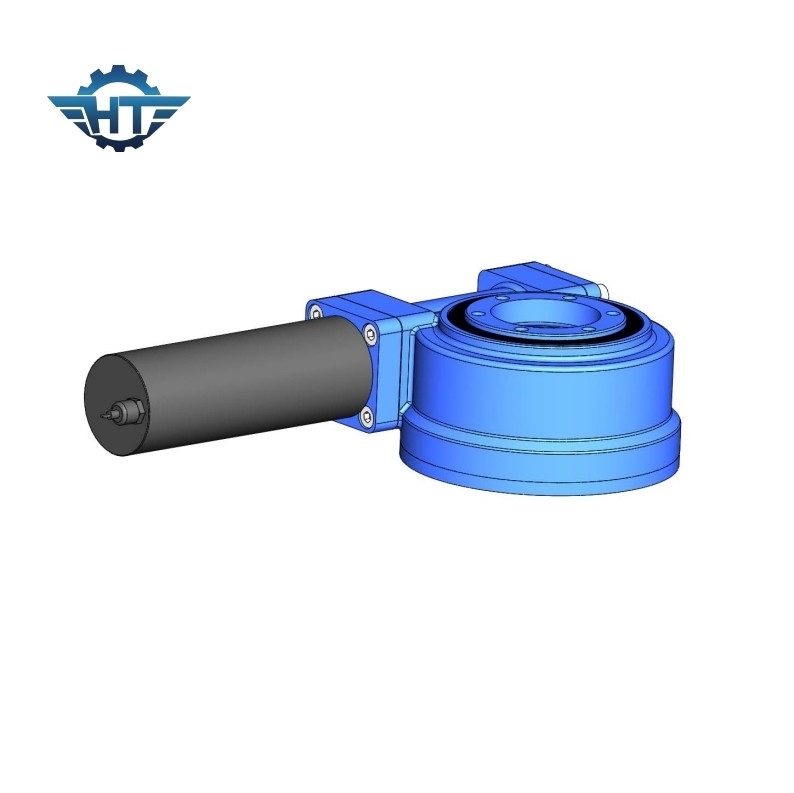

집중된 일광 반사 장치를 위해 페인트를 칠하는 IP66을 견디는 트랙킹 숙 다수 드라이브
두배 인벨럽핑 다수 드라이브
완곡한 슬유잉 드라이브는 전통적이고 성숙한 기술이지만, 그러나 슬유잉 드라이브가 일체형 구조체로서 상대적으로 새롭습니다. 집적도의 개선은 또한 여러 가지 장점을 앱에서 가져올 뿐만 아니라, 제품과 사용을 위해 많은 편익을 만듭니다. 이 구조의 정확성과 내구성을 향상시키고 더욱 사용의 그것의 분야를 확대하는 것 끊임없이 실제로 개선과 개발을 탐구하기 위해 설계, 제조와 사용자들을 위한 중요 작업입니다.
상술과 슬유잉 드라이브 쌍의 모델들은 SE/ZE/VE//ZSVE/ZSDE, etc.1, 3, 5, 7, 9, 12, 14, 17, 21, 25와 다른 규격과 같이, 다릅니다. 모델 브랜드에서 SE는 의미합니다 : 슬루잉의 영어 단축과 Q370571775를 에워쌉니다.
핵심 구성 요소가 선회 베어링을 채택하기 때문에, 그것은 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트를 지닐 수 있습니다. 슬유잉 드라이브 쌍은 설치하도록 쉽고 유지하도록 쉽고, 대부분은 설치 공간을 저장합니다. 이 제품은 넓게 중작업 낮은 적재함 트럭, 컨테이너 크레인, 트럭 설치 크레인, 공기 워크 차량, 태양 순찰을 위한 태양력 발전기 계통, 등과 같은 건설 기계와 새로운 에너지 장에서 사용될 수 있습니다.
슬유잉 드라이브는 근본적으로 한 개의 웜 드라이브 슬루잉 드라이브와 두배 웜 드라이브 슬루잉 드라이브로 분할될 수 있습니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크(n.m) |
굴대입니다 로드(kN) |
광선의 로드(kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
슬유잉 드라이브를 위한 응용분야
웜 기어와 웜 메커니즘은 2 손잡이가 비틀거리는 행사에서 종종 사용됩니다, 전송율이 큽니다, 송신 전력이 크지 않거나 간헐적 일.
슬유잉 드라이브는 순환 작업을 수행하는 기계류와 다른 기계를 회전시키면서, 크레인 턴테이블과 같은 원주 운동을 하는 주 엔진에 적용될 수 있습니다. 자동화, 기계 공구 제조업, 항공 우주 통신, 등의 다른 분야와 더불어, 발전과 풍력 발전 태양광 발전에 의해 대표된 신 에너지의 분야에서 뿐만 아니라, 일단 제품이 생산에 유입되면, 그것은 공기 워크 차량과 트럭 크레인에 의해 대표된 건설 기계의 분야에서 넓게 사용될 수 있습니다. 그것은 이야기될 수 있고는, 이 제품의 시장 잠재력이 거대합니다.
슬유잉 드라이브 쌍의 애플리케이션 목록 : 건설 기계을 요구하는 두배 웜 슬루잉 드라이브, 트럭 설치 크레인의 슬유잉 드라이브, 중작업 낮은 적재함 트럭의 슬유잉 드라이브, 가공 작업 차량의 슬유잉 드라이브, 철로 손상 탐지차의 슬유잉 드라이브, 하수 흡수 트럭의 슬유잉 드라이브, 회전식 갈고리 발톱의 슬유잉 드라이브, 교량 검사 차량 슬루잉 드라이브, 차이나 레일웨이 빔 들치기 슬루잉 드라이브, 풍력 편요 슬루잉 드라이브, 태양 슬유잉 드라이브.
