제품 상세 정보:
|
| 모델: | SE9 | 기어 비율: | 57:1 |
|---|---|---|---|
| 애플리케이션: | 건설 기계 | 제품: | 수력 다수 드라이브 |
| 드라이버 모터: | 수력 원동기 | 보증: | 1년이요 |
| 증명서: | ISO9001, CE | 설치: | 고객들의 DesignIp66이 고정밀도 회전이 가능한 기계를 위해 지탱하는 Se9 수력 선회 링을 에워싼 것처럼 |
| 강조하다: | 베어링 드라이브를 비트는 IP66,수력 회전 시추 둘러싸인 슬루잉 드라이브,IP66 수력 슬루잉 드라이브 |
||

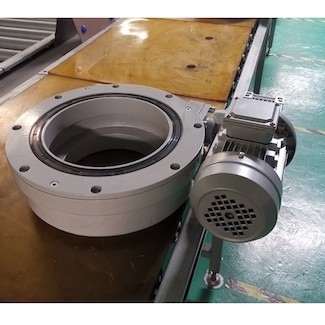

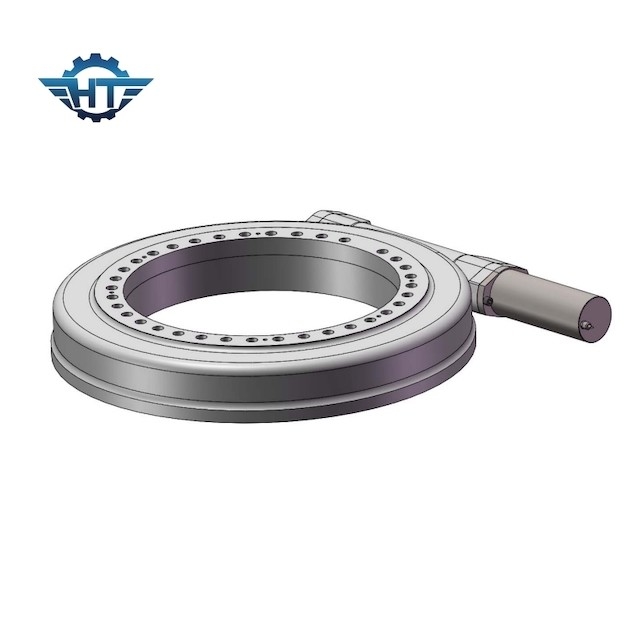

Ip66은 고정밀도 회전이 가능한 기계를 위해 지탱하는 Se9 수력 선회 링을 에워쌌습니다
수력 둘러싸인 슬루잉 드라이브
슬유잉 드라이브는 현존하는 시스템 프로그램 안으로 쉽게 설치되고 통합된 완전한 시스템 조립체입니다.
그것은 동시에 굴대, 광선이고 모멘트 전복을 지닐 수 있는 공 선회 베어링 또는 원통형 롤러 선회 베어링, 웜, 외피와 다른 부분으로 구성됩니다. 웜은 회전하기 위해 선회 베어링을 운전하기 위해 수력 원동기 또는 모터에 의해 가동됩니다. 주택의 표면은 분사 도장되고 오염물, 피해와 그리스 손실에게서 슬유잉 드라이브를 보호하기 위해 완전히 밀봉으로 둘러싸입니다.
이러한 성분은 다양한 메이팅 성분을 설치하는 고객들을 회피하기 위해 함께 모여지고 우리가 또한 다양한 치수 규격을 제공할 수 있습니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 (N.m을) 회전시키세요 |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
워킹테프 (C) |
자기 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
장점
모듈화 : 슬유잉 드라이브 쌍의 고집적화 때문에, 사용자들은 이로써 매우 노동 생산성을 향상시키면서, 어느 정도까지 생성물 생산의 초기의 또한 제조 프로세스를 감소시키는 하나씩 차례로 회전 장치의 각각 부품을 구입하고 처리할 필요가 없습니다.
안전성 : (드라이브 쌍을 비튼) 웜 기어와 웜 드라이브는 단지 웜이 웜 기어를 운전할 수 있지만, 그러나 웜이 이동하기 위해 웜 기어에 의해 가동될 수 없다는 것을 즉 반대 자기 로킹을 실현할 수 있는 반대 자기 로킹의 특징을 가지고 있습니다. 이 특징은 넓게 상승, 가공 작업과 타장비에서 사용된 슬유잉 드라이브를 만듭니다. 주 엔진의 기술 컨텐츠를 향상시키는 동안, 그것은 또한 매우 주 엔진의 작동 안정성과 작업의 안전 요인을 향상시킵니다.
주 엔진의 디자인을 단순화하세요 : 전통적 기어장치 전송과 비교해서, 웜기어 전동 장치는 상대적으로 큰 감소율을 획득할 수 있습니다. 몇몇의 경우에, 이로써 고객들을 위한 조달 비용을 줄이고 매우 실패 율을 내리면서, 환원제 부품은 주 엔진을 위해 빠질 수 있습니다.
애플리케이션
슬유잉 드라이브의 이명 : 회전식 드라이브 장치, 주로 항공우주에서 사용되는 회전식 기어장치 장치, 회전식 환원제, 회전식 턴테이블 장치, 웜 기어 드라이브, 터빈 연충 한쌍, 웜 기어 쌍, 터빈 웜 장치, 타워 크레인, 굴삭기, 건설 기계, 위성 수신계, 태양 추적시스템과 많은 다른 산업. 특히 최근 몇 년 동안, 태양광 발전 전력산업의 급격한 발달은 넓게 사용됩니다.
