제품 상세 정보:
|
| 기어 비율: | 125:1 | 타입: | 둘러싸입니다 |
|---|---|---|---|
| 애플리케이션: | 태양에너지 | 드라이버: | 수력 원동기 |
| IP은 등급입니다: | IP66 | 색: | 요청된 것으로 |
| 능률: | 40% | 반발: | 0.1' |
| 강조하다: | 컨테이너 크레인 태양 다수 드라이브,태양 다수 구동 하이 토크,드라이브를 비트는 컨테이너 크레인 웜 기어 |
||
태양 뉴 에너지에 대해 링 드라이브, 고토크 둘러싸인 주택을 비트는고 정밀도
드라이브를 비트는고 정밀도

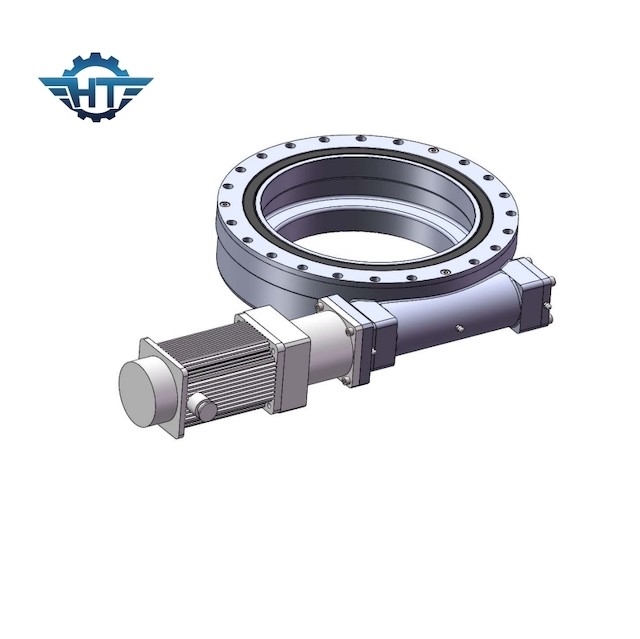

슬유잉 드라이브는 보통 웜, 선회 베어링, 주택, 모터와 다른 성분으로 구성됩니다. 그것의 주성분이 선회 베어링을 채택하기 때문에, 그것은 동시에 축방향 힘, 반경 방향 하중과 전복 모멘트를 지닐 수 있습니다. 전통적 슬유잉 상품과 비교해서, 슬유잉 드라이브는 설치하도록 쉽고 유지하도록 쉽고, 대부분은 설치 공간을 저장합니다.
제품은 다양한 적용을 가지고 있고, 넓게 중작업 낮은 적재함 트럭, 컨테이너 크레인, 트럭 설치 크레인, 채탄기, 공기 워크 차량, 레이더 장치, 태양 순찰을 위한 태양열 발전 시스템, 건설 기계와 새로운 에너지 장에서 사용될 수 있습니다. 보통 회전 구동기가 주 엔진에 설치될 때, 웜 기어와 웜의 메싱 반발은 주 엔진의 성과에 미치는 매우 중요한 영향을 가집니다.
슬유잉 드라이브의 작동 유연성과 평활도를 보증하기 위해, 슬유잉 드라이브의 웜 기어와 웜의 반발에 대한 특정 요구가 있습니다. 그러나, 회전식 드라이브 장치의 전송 정확도를 영향을 미치는 일정한 거리를 위한 어떤 전송도 있지 않을 때 웜기어 전동 장치에서 반발의 존재는 의미합니다. 슬유잉 드라이브는 종종 저속과 겹 부하 작업상황에서 사용됩니다.
연속적인 사용으로, 웜 전동 장치의 웨어와 웜은 반발의 증가를 야기시키고 영향을 메싱하는 것의 연속적인 상승의 결과가 되면서, 반발의 증가가 상쇄되기 위해 조정될 수 없습니다. 슬유잉 드라이브의 근무 조건은 날카롭게 악화되며, 그것이 매우 슬유잉 드라이브의 직장 생활을 단축시키고, 활용의 비용을 증가시킵니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 (N.m을) 회전시키세요 |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
자기 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
특징
1. 기어 비율
슬유잉 링 드라이브의 회전은 구동 부재의 속도를 감소시키고, 또한 그것의 토크를 증가시키고 비례하여 속력으로서 그것을 증가하는 것 감소합니다.손잡이의 속도 비율은 웜 휠 또는 기어에서 이의 수에 웜에 줄수（나사）의 관계에 달려 있습니다.
2. 글로보이드 웜
우리의 슬유잉 드라이브는 글로보이드 웜 기술을 사용하고 있고, 여기서 웜이 기어에 더 많은 이를 참여시키기 위해 형성하여집니다. 이 상승된 치형 결합관계는 더 큰 힘, 효율과 내구성의 결과가 됩니다.
3. 기능
슬유잉 드라이브는 수평방향 샤프트 위의 웜이 기어를 위한 운전자를 역할을 하는 표준 웜 기술력으로 작용합니다, 일반적으로, 손잡이가 전동 변속 장치 모터에 의해 가동됩니다. 그리고 그것은 셀프-로킹.
애플리케이션
1. 태양광 발전 발생 필드 태양광 발전은 회전 구동기의 중요한 어플리케이션 필드입니다. 회전 성분으로서의 회전 구동기와 태양광 발전 모듈의 사용은 정확하게 낮 동안 태양의 다른 위치들에 따라 호스트의 회전각과 앙각을 조정할 수 있습니다. 패널은 최적 수용각에 있습니다.
2. 풍력의 분야는 태양광 발전과 마찬가지인 세대를 강화합니다, 회전 구동기가 더 잘 수용각을 조정하기 위해, 메커니즘의 수평선상 360' 회전을 실현하기 위해 풍력 발전용 터빈의 편요 일부에 적용될 수 있습니다.
