제품 상세 정보:
|
| 기어 비율: | 61:1 | 타입: | 둘러싸입니다 |
|---|---|---|---|
| 애플리케이션: | 태양에너지 | 드라이버: | DC / AC |
| IP은 등급입니다: | IP66 | 색: | 요청된 것으로 |
| 능률: | 40% | 반발: | 0.1 급 |
| 강조하다: | AC DC 수력 다수 드라이브,터널 굴 뚫기 설비 수력 다수 드라이브,0.1 급 반발 태양 추적자 드라이브 |
||
장비를 터널링하기 위한 IP66 주택을 견디는 SE9 수력 원동기 드라이브드 선회 링

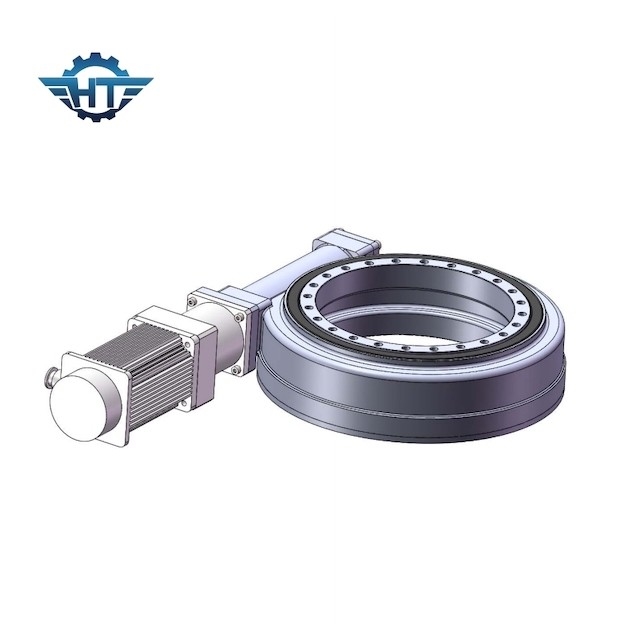

수력 원동기와 SE9 슬유잉 드라이브
태양추적 슬루잉 드라이브 장치는 선회 베어링과 고리 모양 웜 구조를 채택하며, 그것이 다중 이 접촉을 달성할 수 있습니다. 그것은 큰 전파 토크와 안정적인 작동의 특성을 가지고 큰 광선이고 축상의 부하에 견딜 수 있고 강한 오버르턴링 토크 (방풍 저항)이 넓게 국내이고 외국 손님들에 의해 태양광 발전 발전 추적시스템과 다른 신 에너지 산업에서 사용되고 있습니다.
광기전성, 광전자, 빛과 열 장군과 정확성 추적의 상이한 형태의 필요를 충족시켜 줄 수 있는 60개의 종류 보다 더 제품은 직경 1 인치에서 직경 25 인치까지 이르는 모델들을 10명 현재 가지고 있습니다.
특징
1. 안전하게 광선이고 축상의 부하를 가지세요
2. 동시에 회전하기 위한 토크를 전하세요
3. 웜 기어로 더 느린 속도에서 토크를 확대할 수 있습니다
4. 고출력 밀도로 소형인 공간 절약
5. 밀폐 함체는 환경적 요소로부터의 보호를 제공합니다
6. 자급 자족할 수 있는 어떠한 시스템에 단순한 일체화를 위해 허락합니다
7. 코팅, 밀봉, 그리스 기타 등등과 같은 맞춤형 솔루션은 이용 가능합니다
수력 원동기와 SE9 슬유잉 드라이브의 매개 변수
| SE9 슬유잉 드라이브 성능 데이터 | |||
| 정격 출력 속도 | 1.97RPM | ||
| 정규 출력 토크 | 4880 N.m | ||
| 맥스 출력 Torque(3sec.) | 6100 N.m | ||
| 순간 토크 (맥스)를 기울이기 | 49900 N.m | ||
| 홀딩 토크 (맥스.) | 30800 N.m | ||
| 굴대 평가 (맥스) | 340kN | ||
| 광선 평가 (맥스.) | 130 나트 | ||
| 슬유잉 구동 비율 | 61:1 | ||
| 트래킹 정밀도 | <0.1 | ||
| IP(클래스) | 66 | ||
| 에피치랑리 | 40% | ||
| 온도 | -40C ~ +120C | ||
| 수력 원동기 실행 자료 | |||
| 치환 | 125 센티미터 /는 활성화합니다 | ||
| 흐름 | 18L /min | ||
| 압력 | 12.5Mpa | ||
| 출력 속도 | 120개 Ｒ / 분 | ||
| 정규 출력 토크 | 200 N.m | ||
| 맥스 출력 토크 | 250N.m | ||
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 (N.m을) 회전시키세요 |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
자기 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
자동차 기중기 애플리케이션
자동차 기중기는 수평적으로 수직적으로 오르기 위해 차량의 샤시에 설치되는 멀티-액션 감아올리기 장치를 언급하고 특정 범위 이내에 무거운 물체를 옮깁니다. 그것은 또한 자동차 기중기로 불리고, 소재 취급 기계류에 속합니다.
자동차에 오르는 셀프-프로펠레드 교합 암의 애플리케이션
회전 암 가공 작업 자동차는 가공 작업을 위해 사용된 승강 장치입니다. 그것은 장애물을 넘고 가공 작업을 수행할 수 있습니다. 어떠한 위치으로도 조정될 때, 그것은 걷는 동안 플랫폼이 운영될 수 있습니다. 그것은 소형 구조와 탄력적 안내를 가집니다. 좁은 통로와 붐비는 작업 영역.
