제품 상세 정보:
|
| 기어 비율: | 31:1 | 정규 출력 토크: | 533 Nm |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 홀딩 토크: | 7000 Nm |
| 토크를 기울이기: | 744Nm | 정격 출력 회전력: | 0.065RPM |
| 용법: | 태양 추적자들 | 보호 기능: | IP66 |
| 강조하다: | 태양 추적자 연계 작은 다수 드라이브,태양추적 시스템을 요구하는 533Nm 다수 드라이브,533Nm 웜 기어 다수 드라이브 |
||

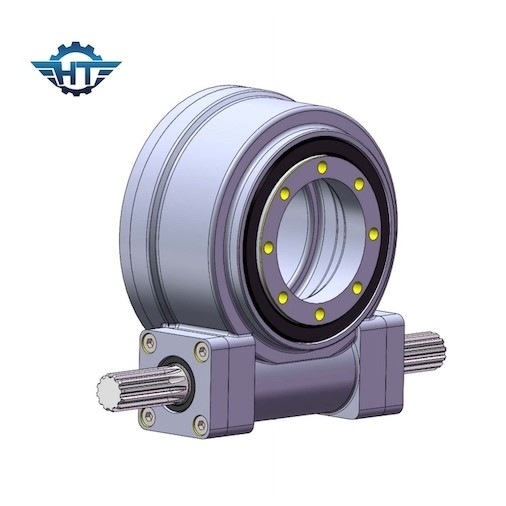

태양추적 시스템을 위한 SE3 웜 기어 IP66 슬루잉 링 베어링
슬유잉 드라이브를 잠근 IP66 본인
슬유잉 드라이브의 가변성 속도 전송 방식에 따르면, 기어장치 드라이브와 웜 기어장치 드라이브의 각각 특성을 물려받으면서, 그것은 기어 슬루잉 드라이브와 웜 기어 슬루잉 드라이브로 분할될 수 있습니다. 베어링 캐패시티의 관점에서, 웜 기어 타입의 성능은 치형의 그것 보다 더 낫고 외피 웜 드라이브가 사용될 때, 그것의 베어링 캐패시티, 변형 저항과 전송 강성은 더욱 향상되지만, 그러나 웜 기어와 웜이 효율의 관점에서 회전 구동기를 타이핑합니다.
장점
슬유잉 드라이브는 초집적화되 만원 슬루잉 감소 메카니즘입니다. 체인의 축방향 사이즈는 매우 다르지 않으며, 그것이 이로써 전체 기계적인 장비의 크기를 줄이면서, 일련 전송 접속 부분의 구조의 평탄화에게 유익합니다.
게다가 주요하고 피동부 그 자체 사이의 크기의 차가 매우 크기 때문에, 그것이 기어 타입 또는 웜 기어 타입 슬루잉 드라이브이든지 아니든지, 또한 많은 다른 유형의 가변성 속도 전달 기구가 어려운 더 쉽게 그것은 큰 전송 비율 전송을 달성하는 것입니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크(n.m) |
굴대입니다 로드(kN) |
광선의 로드(kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
자기 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
발언 :
슬유잉 드라이브가 다른 구동 모터를 갖추고 있을 것이고 슬유잉 드라이브의 성능이 다르기 때문에, 특정 가격을 위한 우리의 판매에 연락하세요. 우리는 12 시간 이내에 당신의 메세지를 복구할 것입니다.
애플리케이션
슬유잉 드라이브는 만원 회전을 요구하고, 가변성 속도를 요구하는 어떠한 이유에서 사용될 수 있습니다. 그것이 더 큰 토크의 전력 전송 또는 더 높은 정확성 움직임의 기어 또는 높은 경도와 동체 구조의 완전성을 요구하는 메커니즘 중에서 선정을 실현하도록 필요할 때, 슬유잉 드라이브는 최고의 해결책입니다.
더 공통 응용은 태양에너지, 풍력 에너지와 다양한 장기 자동적인 트래킹 기계와 더불어, 일반적으로 공학의 만원 회전식 구조와 건설 기계입니다. 그것은 디지털 제어를 수행하기 쉽고 따라서 산업용 로봇의 분야에서 다수의 애플리케이션을 가지고 있습니다.
