제품 상세 정보:
|
| 모델: | SE12 | 기어 비율: | 78:1 |
|---|---|---|---|
| 애플리케이션: | 건설 기계 | 원래 장소: | 창주, 중국 |
| 드라이버: | 수력 원동기 | 증명서: | ISO9001, CE |
| 설치: | 수평선상이거나 수직입니다 | 유지: | 설명서를 기반으로 |
| 색: | 요청된 것으로 | 반발: | <0.1' |
| 강조하다: | 드라이브를 비트는 5800NM 토크 웜 기어,드라이브를 비트는 수력 원동기 웜 기어,5800NM 토크 웜 다수 드라이브 |
||

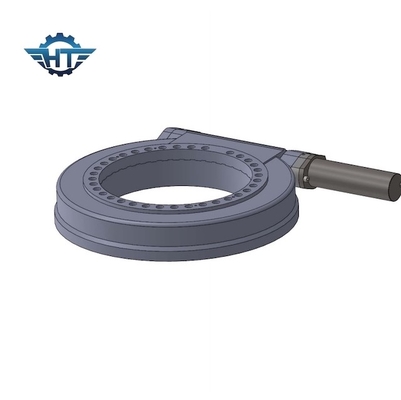

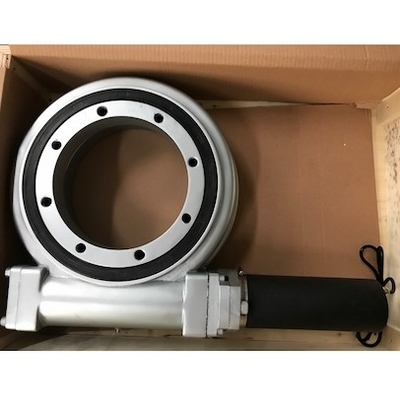

산업 설비를 위한 수력 원동기를 견디는 높은 틸팅 토크 SE12 웜 기어
드라이브를 비트는 웜 기어 타입
웜-기어 타입 슬루잉 드라이브는 슬루잉 링 베어링에 의해 개발됩니다. 그것은 주택, 웜 기어, 모터와 다른 부속물로 구성됩니다. 전통적 선회 베어링과 비교해서, 구조는 콤팩트한, 금고와 모듈성입니다. 요즈음, 과중부하에 대한 수요 때문에, 웜 다수 드라이브 장치는 개발되었습니다. 그것은 더 좋은 제품 구조 경도와 높은 로딩 능력과 더 높은 출력 토크를 가지고 있습니다.
특징
웜 기어 메카니즘의 특성 :
1. 큰 전송율은 획득될 수 있으며, 그것이 스태커형 주축 나선형 기어 메커니즘 보다 더 소형입니다
2. 2개 휠의 메싱 톱니 표면은 선접촉에 있고 그것의 베어링 캐패시티가 스태커형 손잡이 나선형 기어 메커니즘의 그것 보다 휠씬 더 높습니다
3. 웜 드라이브는 다중 이 메싱 드라이브인 스크류 드라이브에 상당하고 따라서 드라이브가 안정적이고 소음이 작습니다.
4. 자기 로킹. 웜의 선도 각이 맞물린 기어 이빨 사이에 동등한 마찰 각도 이하일 때, 메커니즘은 자기-고정 특성을 가지고, 오직 웜만을 웜 그러나 전혀 웜을 하 즉 반대 자기 로킹을 달성하지 않을 수 있습니다. 그것의 중장비에서 사용된 셀프-로킹 웜 메커니즘과 같이, 그것의 반대 자기 로킹은 안전 보호에서 역할을 할 수 있습니다.
5. 전송 효율은 낮고 웨어가 심각합니다. 언제 웜 기어가 맞물리는지고 드라이브, 맞물린 기어 이 사이의 상대 편차
동적 속도는 크고 따라서 마찰 손해가 크고 효율성이 낮습니다. 다른 한편으로는, 상대적 이동 속력은 톱니 표면에 심각한 웨어와 발열을 야기시킵니다. 열기를 식히고 웨어를 감소시키기 위해, 좋은 감 마찰과 마모 방지 특성과 더 비싼 물질과 좋은 윤활 장치는 종종 사용되고 따라서 비용이 높습니다.
6. 웜의 축방향 힘은 큽니다
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
적용은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트를 포함합니다.
