제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | 9 인치 |
|---|---|---|---|
| 기어 비율: | 61:1 | 효율: | 40% |
| 정확합니다: | ≤ 0.1 | 모터: | 수력 원동기 |
| 색: | 요청된 것으로 | 타입: | 단일의 벌레 단일축 |
| 강조하다: | 베어링 드라이브를 비트는 SE9,베어링 드라이브 42CrMo를 비틀기,42CrMo 다수 드라이브 트렌스미션 |
||

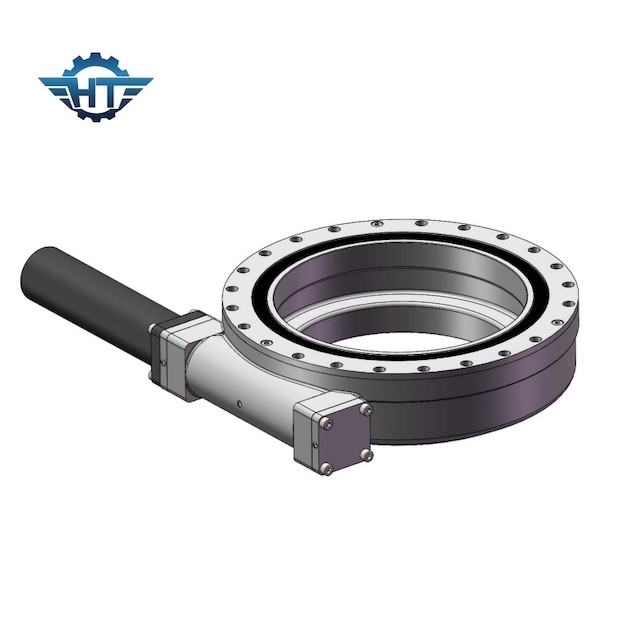

야외 건설 긴당폴리를 위한 수력 원동기와 베어링 드라이브를 비트는 SE9

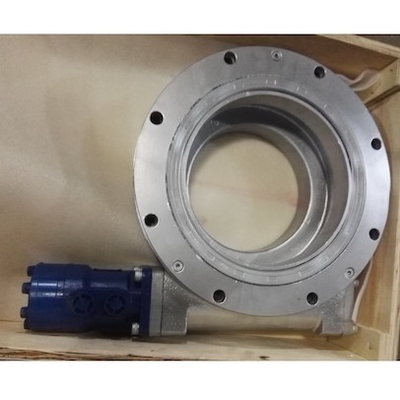

드라이브를 비트는 수력 원동기
선회 베어링 드라이브는 효율성 증가와 정확도와 더불어 최대 생존성 로드-홀딩에게 주기 위한 글로보이드 웜 기술로 동력이 공급됩니다.
선회 베어링 드라이브가 똑같은 기어박스의 둘다 로드 홀딩되어서 요구하는 애플리케이션과 회전 토크를 위해 완전하고 연속적이거나 주기적 이동과 슬로우 순환에 적합한 것처럼 많은 다른 애플리케이션이 있습니다. 그것은 태양 추적자에게 어울리고, 다양한 느린 리볼빙 기구 설비와 더불어, 어느 것이 평평한 단일축 태양추적 시스템, 비스듬하거나 기우뚱한 한 개의 추적시스템과 이원축 태양추적 시스템에서, 그리고 또한 공학 기계, 건설 기계와 야금학, 자동화된 조립체 가입자 회로, 태양력, 긴당폴리, 환경 보호 설비, 풍력 발전과 캐스팅 기계로서의 산업에서 적용될 수 있습니까 이를테면 단일축과 이원축 모델들입니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 (N.m을) 회전시키세요 |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
자기 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
비스듬한 단축 애플리케이션
경사진 단축 추적 브라켓의 회전 축은 수평면에 대한 기울기 각도에 설치되고, 1차원 주축의 주위를 회전합니다. 회전 축의 방향은 남북의 방향이어서, 광 기전력 모듈의 수광면이 일차원 방향에서 가능한 것으로 햇빛의 입사 각도와 직각인 것으로 있습니다.
연직축 애플리케이션
2개의 회전 축을 따라 움직이고, 두 회전 자유도를 가지는 고도 + 방위각 가득 찬 추적시스템, 완전히 어느 것이 받아들인 태양에너지를 극대화하기 위해 태양의 궤적을 추적할 수 있습니까. 그것은 높은 위도 영역에 적합하고 발전 효율이 효과적으로 의미 심장하게 태양광 발전용 전지의 발전 효율을 향상시키는 35%상 증가될 수 있습니다.
