제품 상세 정보:
|
| 기어 비율: | 57:1 | 타입: | 둘러싸인 의회 |
|---|---|---|---|
| 애플리케이션: | 태양에너지 | 드라이버: | 12/24VDC 전동기 |
| IP은 등급입니다: | IP66 | 색: | 요청된 것으로 |
| 능률: | 40% | 방법을 설치하세요: | 수평선상이고 수직입니다 |
| 강조하다: | 아주 튼튼하 선회 베어링 드라이브,작은 반발 선회 링 드라이브,CSP 태양 다수 드라이브 |
||

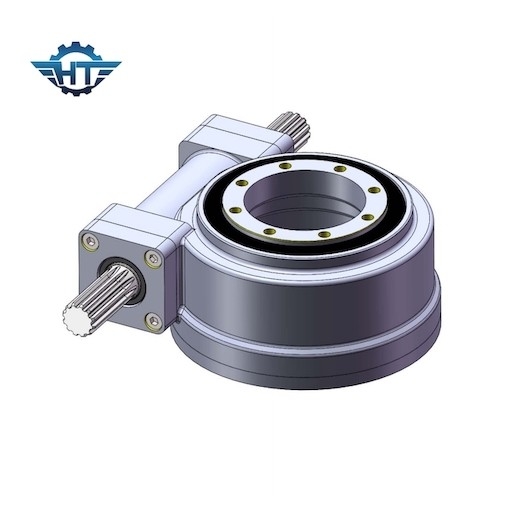

CE는 Csp를 위한 전기적 기어박스와 베어링 드라이브를 비트는 작은 반발을 증명했습니다
CE는 슬유잉 드라이브를 표시했습니다
슬유잉 드라이브는 구동 전원을 통합하는 가득 찬 완곡한 슬루잉 감속 전달 기구입니다. 그것은 선회 베어링을 전송 추종자와 메커니즘 부착으로 이용합니다. 그리고 케이스와 다른 반지는 주도 구성요소를 위해 양쪽 미션 추종자와 접속 베이스로서 사용됩니다, 선회 베어링 자체가 만원 슬루잉 접합부이도록고, 구동 전원과 주요 드라이브가 효율적으로 구성되고 제조하고 유지하는 것은 회전, 감속과 구동의 기능을 통합하고, 동시에 단순 구조를 가지고, 편리한 보편적 감속 전달 기구입니다.
선회 장치는 슬유잉 구동 장치의 의회에서 핵심적인 부분입니다. 함께 반지에서 부착 구멍과 함께, 그들은 인접한 기계 성분 사이에 단순하고 빠른 접합부와 최적화된 전력 전송을 가능하게 합니다. 그것은 작지만 그들이 기업에서 가장 큰 일자리의 일부를 하는 것을 돕습니다. 크레인 위의 요동암 회전에서 풍력 발전용 터빈과 태양에너지에 대한 플랫폼까지, 선회 링은 많은 마차이나티드 과정의 일체형 부품입니다.
그것은 안에 이상 해결책입니다 :
1. 중요한 적재양을 요구하는 중작업 적용
2. 정밀 위치 제어가 비판적인 디자인
3. 셀프 록이 필요한 애플리케이션
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 (N.m을) 회전시키세요 |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
자기 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
슬유잉 드라이브는 다음을 위해 전세계에 사용됩니다
오우 차량과 크레인 시스템.
굴삭기, 수력 집게와 지게차와 같은 부착의 오우 회전.
오우 설비 관리 운영 위탁 (자동화 시스템).
오우 로딩과 언로딩 설비.
오우 GPS.
