제품 상세 정보:
|
| 모델: | VE9 | 기어 비율: | 61:1 |
|---|---|---|---|
| 애플리케이션: | 태양에너지 | 원래 장소: | 창주, 중국 |
| 드라이버: | 행성 트렌스미션 | 증명서: | ISO9001, CE |
| 색: | 요청된 것으로 | 반발: | ≤0.1' |
| 강조하다: | 베어링 드라이브를 비트는 130 나트,베어링 드라이브를 비트는 행성 트렌스미션,130 나트는 슬루잉 드라이브를 에워쌌습니다 |
||

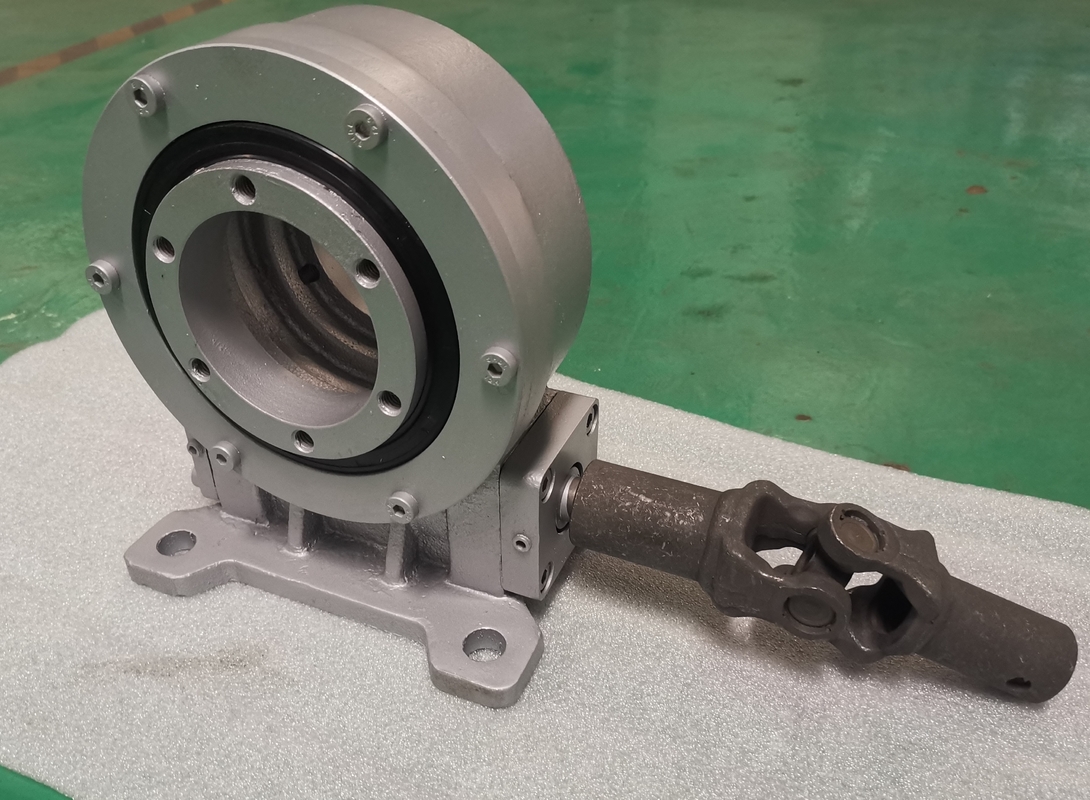

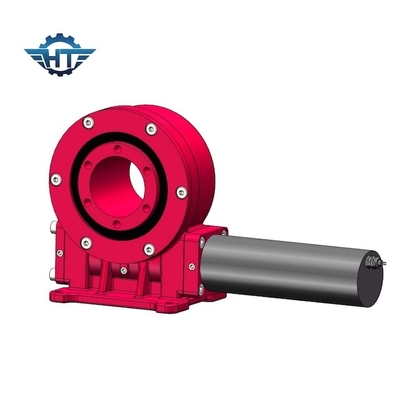

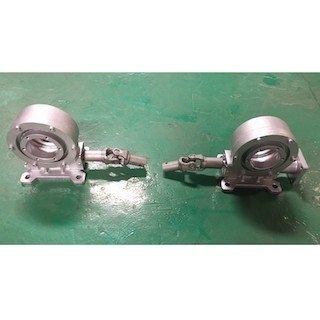

태양 추적자들을 위한 둘러싸인 의회와 태도를 비트는 61/1 비율 수직 웜 기어
웜 기어 다수 드라이브
슬유잉 드라이브는 웜에 의해 가동된 광선 기어를 가지고 있습니다. 기어의 이는 웜에서 홈과 만나고, 웜이 돈 것처럼, 기어가 또한 돕니다. 다른 슬유잉 드라이브를 위한 공통 기능은 모래시계 모양 웜을 포함할 수 있으며, 그것이 기어 위의 다중 톱니가 동시에 종사될 수 있기 때문에 종종 더 효율적인 것으로 간주됩니다. 다른 특징은 보호 엔클로저가 메커니즘 청소를 유지한다는 것을 의미한 것을 포함할 수 있습니다, 우리의 슬유잉 드라이브가 IP66입니다. 모터 또는 견인 부분품이 풍력 발전용 터빈의 방적과 같이 또한 슬유잉 드라이브의 특정 설계를 바꿀 것입니다.
일반적으로, 다른 슬유잉 드라이브의 목적은 축 방향 이동을 방사형 이동으로 바꾸는 것 입니다. 웜 위의 줄수（나사）와 기어 위의 이의 수에 따라서, 축방향 힘의 속도와 권력은 특별한 좌경 세력으로 변환될 것입니다. 애플리케이션에 따라서, 슬유잉 드라이브는 메커니즘을 회전시키는 토크를 확대하기에 유용합니다.
VE9 슬유잉 드라이브의 기술적인 매개 변수
| 모형을 만드세요 : | VE9 | 원산지 | 창주, 중국 |
| 브랜드 | HANGTUO | 타입 | 둘러싸입니다 |
| 재료 | 42CrMo,50Mn | 출력 토크 | 4300 N.m |
| 순간 토크를 기울이기 | 16 Ｋ N.m | 홀딩 토크 | 27.2 Ｋ N.m |
| 정적 굴대 평가 | 60 나트 | 정적 광선 평가 | 130 나트 |
| 동적 굴대 평가 | 30 나트 | 동적 광선 평가 | 65 나트 |
| 기어 비율 | 61:1 | 효율 | 40% |
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
보유 (N.m을) 회전시키세요 |
틸팅 (N.m을) 회전시키세요 |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 | IP | 워킹테프.(C) |
본인- 로킹 |
중량 (킬로그램) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 251 |
포장과 선적
합판 상자에서 합판 팔레트에 앉은 합판 상자에서 경화됩니다.
당신의 수요에 맞추세요.
배달 시간 : 5-10 일 일반적으로 상품이 주식에 있는지. 20-45 일은 상품이 안에 있지 않으면 비축하세요. 그것은 양에 따른 중입니다.
패키지 : 당신의 요구로서의 일반적 수출 포장 또는 주문 제작된 포장
