| 브랜드 이름: | HT |
| 모델 번호: | VE5 |
| MOQ: | 1개 부분 |
| 가격: | USD 280~504 / pc |
| 배달 시간: | 15~45일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |

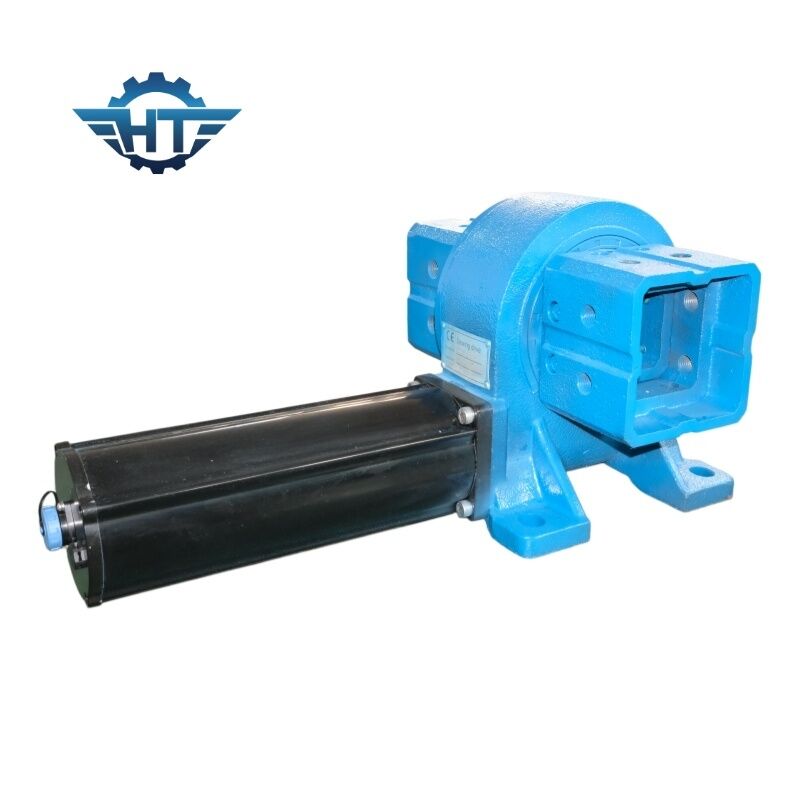

37/1 비율 수직 워크 기어 슬레잉 베어링
워크 기어 슬레드 드라이브
회전동력 은 기어 에 의해 구동 되는 반지속 기어 를 가지고 있다. 기어 의 치아 는 기어 내 의 갈래 와 만나고, 기어 가 회전 할 때, 기어 도 회전 한다.서로 다른 스윙 드라이브의 공통 특징은 모래시계 모양의 벌레를 포함 할 수 있습니다다른 특징은 메커니즘을 깨끗하게 유지하기위한 보호 장을 포함 할 수 있습니다.우리의 스윙 드라이브는 IP66입니다풍력 터빈의 회전과 같이 모터 또는 구동 구성 요소도 회전 드라이브의 특정 디자인을 바꿀 수 있습니다.
일반적으로, 다른 스윙 드라이브의 목적은 축적 이동을 방사선 이동으로 바꾸는 것입니다. 벌레에 스레드 수와 기어에 있는 치아 수에 따라,축력의 속도와 힘은 특정 근원력으로 변환됩니다.용도에 따라, 스윙 드라이브는 메커니즘을 회전시키는 토크를 증폭하는 데 유용 할 수 있습니다.
VE9 스윙 드라이브의 기술적 매개 변수
| 모델: | VE9 | 원산지 | 중국 장저우 |
| 브랜드 | HANGTUO | 종류 | 접목 |
| 소재 | 42CrMo,50Mn | 출력 토크 | 4300Nm |
| 기울기 모멘트 토크 | 16K N.m | 유지 토크 | 27.2 K N.m |
| 정적 축 등급 | 60 KN | 정적 방사선 등급 | 130 KN |
| 동적 축 등급 | 30 KN | 동적 방사선 등급 | 65 KN |
| 기어 비율 | 61:1 | 효율성 | 40% |
VE 모델 성능 매개 변수
| VE 모델 성능 매개 변수 | ||||||||||||
| 모델 |
가등식 출력 토크 (N.m) |
농장 토크 (N.m) |
기울기 토크 (N.m) |
수축 부하 (kN) |
반사 부하 (kN) |
비율 | 효율성 | 정확성 | IP | 작동 탭. |
자기... 잠금 |
무게 (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 12 |
| 5인치 | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 18 |
| 7인치 | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 32 |
| 8인치 | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 28 |
| 9인치 | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 52 |
| 12인치 | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 65 |
| 14인치 | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 88 |
| 17인치 | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 135 |
| 21인치 | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 192 |
| 25인치 | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40+120 | 네 | 251 |
포장 및 운송
접합판 케이스에 고정되어 접합판 상자 안에 있는 접합판 팔렛에 앉아 있습니다.
당신의 요구에 맞게 조정하십시오.
배달 시간: 일반적으로 5-10 일 재화 재고. 20-45 일 재화 재고가 아니라면. 양에 따라.
패키지: 일반 수출 포장, 또는 귀하의 요청에 따라 사용자 정의 포장
