제품 상세 정보:
|
| 타입: | 단일축 | 모터 전압: | 24 Ｖ |
|---|---|---|---|
| 홀: | 선택적입니다 | 설치: | 수평선상이고 수직입니다 |
| 색: | 은 회색 | 재료: | 고강도 강 |
| 보증: | 10년 | ||
| 강조하다: | 베어링 드라이브를 비트는 SE1,베어링 드라이브 질화 강철을 비틀기,작은 슬유잉 드라이브 질화 강철 |
||

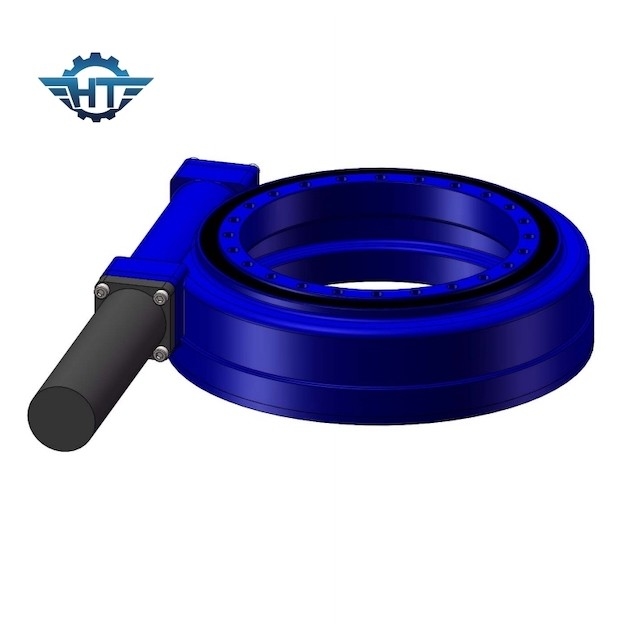

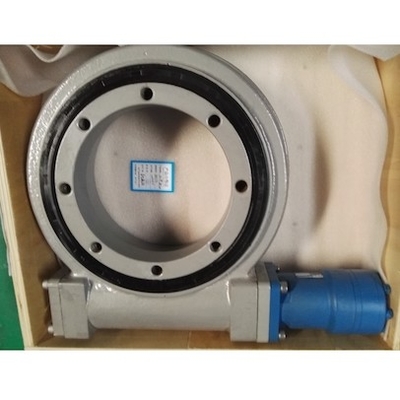

SE1 작은 슬루잉 드라이브는 태양추적 시스템을 위해 고강도 질화 강철을 사용합니다
드라이브를 비트는 고강도
슬유잉 드라이브의 열처리
레이스 웨이 열처리 : 선회 베어링의 레이스 웨이는 표면인 채 귀납적으로 끄고 담금질 경도가 HRC 55-62에 보증되며, 그것이 경화층의 충분한 깊이를 달성할 수 있습니다.
기어 열처리 : 세력을 전할 필요성 때문에, 선회 링 중 하나는 보통 이를 갖. 장비의 열 처리 상태는 일반적으로 정상화되거나 완화시킵니다. 톱니 표면은 또한 사용자의 요구조건에 따라 꺼질 수 있습니다. 담금질 경도는 50과 60 HRC의 사이에 있고 충분한 깊이가 보증될 수 있습니다. 장비 급랭은 애플리케이션에 따라 가득 찬 이 급랭과 단일 톱니 유도경화로 분할될 수 있습니다. 단일 치아 유도경화는 톱니 표면 기반 급랭과 이빨 표면 담금질로 분할될 수 있습니다.
작은 선회 베어링 레이스 웨이 열처리의 열처리 : 선회 베어링의 레이스 웨이는 표면인 채 귀납적으로 끄고 담금질 경도가 HRC 55-62에 보증되며, 그것이 경화층의 충분한 깊이를 달성할 수 있습니다.
SE1 슬유잉 드라이브의 기술 데이터
| SE1 다수 드라이브 | 모터 데이터 | ||
| 정격 토크 | 384 N.m | 정격 전압 | 24 VDC |
| 정격 속도 | 0.06 RPM | 정격 전류 | <8 A=""> |
| 맥스 출력 | Torque(3sec.) 460 N.m | 출력 전원 | 25 Ｗ |
| 비율 | 32:1 | 정격 속도 | 2 RPM |
| 온도 | -30C~80C | 배선 길이 | 1 미터 |
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
평평한 단축 애플리케이션
평평한 단일 축 추적 브라켓은 남북 배열과 동서쪽 추적과 트랙킹 브라켓의 형식입니다. 천문학적 알고리즘에 따르면, 모터는 모듈이 태양의 방위각을 추적하고, 광 기전력 모듈의 표면적으로 햇빛의 직접적인 성분을 증가시키고, 그리고 나서 발전 증가하게 하기 위해 브라켓을 운전합니다.
