제품 상세 정보:
|
| 모델: | SE12 | 기어 비율: | 78:1 |
|---|---|---|---|
| 애플리케이션: | 안테나 | 원래 장소: | 창주, 중국 |
| 모터: | 24V,48V 스텝 모터 | 보증: | 5~10년 |
| 증명서: | ISO9001, CE | 설치: | 수평선상이고 수직입니다 |
| 강조하다: | 베어링 드라이브를 비트는 안테나,수평적으로 설치된 베어링 드라이브를 비틀기,안테나 웜 기어 선회 링 |
||

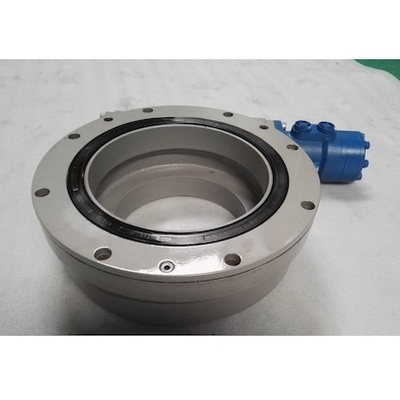

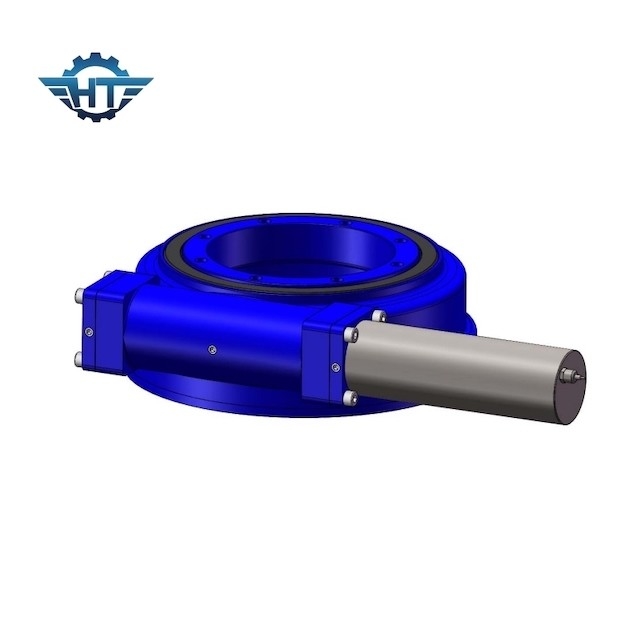

안테나를 위한 12V 스텝 모터를 견디는 수평적으로 설치된 SE12 78:1 슬루잉
안테나 선회 베어링
종종 가마솥이라고 불리는 위성 안테나가 초점에 위치한 공급과 튜너 안으로 위성 신호를 반영하는 금속 포물면입니다. 위성 안테나의 역할은 위성으로부터 약한 신호를 모으고 최대한 많은 소음을 제거하는 것입니다. 대부분의 안테나는 보통 포물선이고 구체와 포물면의 조합인 약간의 다초점 안테나가 또한 있습니다. 위성 신호는 파라볼라 안테나에 의해 반영되는 것 뒤에 그것의 초점에 집중됩니다.
웜 기어 구조 둘러싸인 주택 슬루잉 드라이브는고 정밀도와 표면 내식성, 강풍 저항, 고효율, 고이득과 내구성을 위한 요구조건을 충족시키기 위해 안테나에 해당됨에 있어 적당한 선택입니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
장점
25년 생명 요구사항을 충족시키는 사용 재료
그것은 로드가 등급 7보다 낮은 풍속의 조건하에서 "가만히 서 있는 "과, 정확하게 태양을 추적하고, 빛 원천의 효율적인 사용을 보증한다는 것을 보증하기 위해 우수한 보유하는 순간과 순간을 가지고 있습니다 ;
효율이 높은 웜 기어와 웜 조정 가능 갭 구조로, 그것은 더 결코 초고속 정확성을 달성하지 않거나 0.5 도와 동등할 수 있습니다
유성 감속기의 독자 연구개발과 생산이 제품 생산 주기를 줄입니다
전방위 보호는 설계합니다, 서비스 수명이 120 Ｃ 고온과 같은 가혹한 기상 상태 하에 30년에 도달할 수 있습니다,
-40 Ｃ 저온, 모래 폭풍, 비, 기타 등등.
행투오 기계는 계속해서 발달하고 혁신하고, 고객들에게 더 많은 서비스를 제공하고, 산업의 기술 발전을 장려할 것입니다.
