제품 상세 정보:
|
| 모델: | 5 인치 | 기어 비율: | 37:1 |
|---|---|---|---|
| 효율: | 40% | 타입: | SE 모델 |
| 애플리케이션: | 비스듬한 한 개의 추적자 | OEM 서비스: | 이용 가능합니다 |
| 원래 장소: | 창주, 중국 | 드라이버: | 24V, 12V 기어 들 모우터 |
| 강조하다: | 비스듬한 트래킹 시스템 웜 다수 드라이브,웜 다수는 800 Nm SE5를 운전합니다,800 Nm 수력 웜 드라이브 |
||

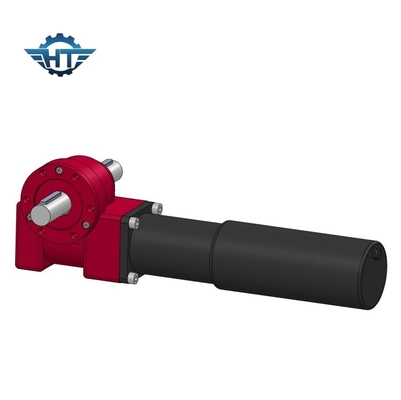

비스듬한 단일축 트래킹 시스템을 위한 기어박스를 지니는 SE 5 인치 수평선상 다수
수평선상 다수 태도
핵심을 위해 부품은 다수 태도를 채택합니다, 그것이 동시에 축방향 힘, 반경 방향 하중과 틸팅 토크에 견딜 수 있습니다. 다수 드라이브는 설치하도록 쉽고 유지하도록 쉽고, 대부분은 설치 공간을 저장합니다. 제품은 넓게 자동차 크레인, 공기 차량, 건설 기계와 새로운 에너지 장과 같은 그 날과 같은 태양 발전기 계통으로 중작업 평평한 운송 차량, 컨테이너 크레인에서 사용될 수 있습니다.
장점
1. 회전 360 급
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 |
204 |
애플리케이션
브라켓을 추적하는 평평한 단일축
평평한 단일 축 추적 브라켓은 평축 주위에 태양의 회전을 추적하는 브라켓을 언급합니다. 이 평축은 남북의 방향 또는 동서 방향에 있을 수 있습니다. 남북의 방향에서 발전은 더 높고 따라서 평평한 단일 축 추적 브라켓의 주축이 일반적으로 남북의 방향입니다.
비스듬한 단축 추적 브라켓
경사진 단일 축 추적 브라켓은 남북 경사 축선 주위에 태양을 회전시키고 추적하는 브라켓을 언급합니다. 중앙이고 고위도 지방에서, 평평한 단일 축 추적시스템과 비교해서, 경사진 단일 축 추적시스템의 발전은 매우 향상되었습니다. 물론, 회전 축이 기울여지기 때문에, 경사진 단축 추적 브라켓의 비용은 평평한 단축 브라켓의 그것 보다 또한 더 높습니다.
브라켓을 추적하는 방위각 단일축
방위각 단일 축 추적 브라켓은 베이스 회전에 설치된 고정 브라켓으로 간주될 수 있습니다. 정사각형 배열 변화의 언제 이 브라켓이 정사각형 배열 사이에 트랙킹, 디 앵글이고 수평면이 변화없이 지속되는지 그러나 방위각.
브라켓을 추적하는 이원축
이중 축 추적 브라켓은 경향이 자동적으로 베이스 회전에 설치되는 것으로 조정될 수 있는 브라켓으로 간주될 수 있습니다. 소위 이원축은 브라켓이 2개의 독립적 축을 따라 회전할 수 있는 것을 의미합니다. 일반적으로, 한 주축은 브라켓의 방위각이 자유로이 회전할 수 있게 허락하고 다른 주축이 자유로이 브라켓의 기울기 각도가 회전할 수 있게 허락합니다. 이런 방식으로, 이중 축 추적 구간은 항상 모든 트랙킹 구간의 가장 높은 발전인 태양의 레이와 직각인 채로 남아 있을 수 있습니다.
