제품 상세 정보:
|
| 타입: | 단일 외피 웜기어 | 재료: | 42CRMN 또는 50Mn |
|---|---|---|---|
| 애플리케이션: | 수평선상 단일축 트래킹 시스템 | 현장 수명: | 30년 |
| 색: | 요청된 것으로 | 사이즈: | 25 인치에 대한 3 인치 |
| 자동차 공급: | 24V, 12V, 48V | 특징: | 장수, 자동 잠김 |
| 강조하다: | 베어링 드라이브를 비트는 반대 반발,48V 선회 베어링 드라이브,반대 반발 태양 다수 드라이브 |
||

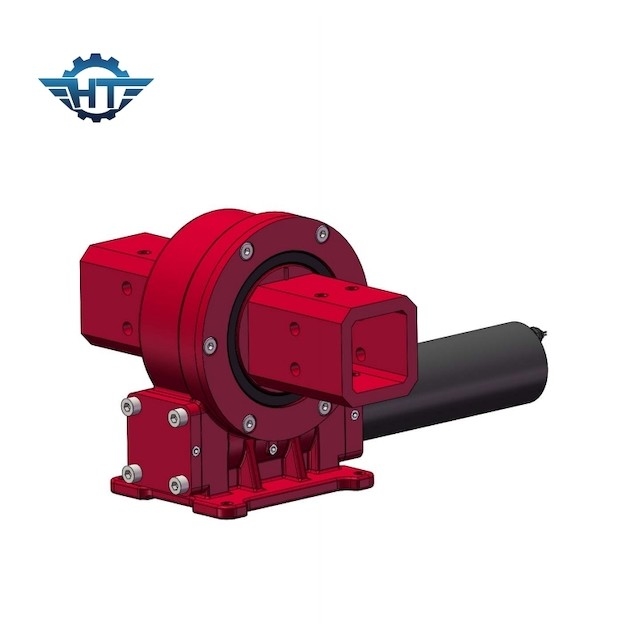

VE5 작은 반발은 수평선상 단일축 트래킹 시스템을 요구하는 드라이브를 비트는 것 에워쌌습니다
드라이브 기술을 비트는 웜 전동 장치
일반적으로 웜 드라이브로써 언급된 다수 드라이브는 완전한 것, 장비, 웜, 기지, 어미판으로 구성되는 시스템을 설치하는 것이 준비가 되고 완전히 둘러싸인 주택입니다. 그것은 수력이 또는 12V/24V/48V 일렉트릭 모터, 행성 트렌스미션으로 주문 제작될 수 있습니다. 추적시스템의 주요 요소로서, 슬유잉 환원제는 추적시스템의 더 하트로 불리고 그것의 제품의 성능이 직접적으로 추적시스템의 정확도에 영향을 미칩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
특징
환상면 인벨럽핑 웜과 믿을 만한 정확도, 또한 많은 특징과 장점
평축 출력을 요구하여 단일축 태양 추적자들과 적용을 위해 설계됩니다
선회 베어링 원리를 이용하기
±60' 회전
셀프 로킹 기어 세트
입력 토크, 출력 토크와 설치는 맞춤화될 수 있습니다
자동차 선택
애플리케이션
웜 기어와 웜 드라이브는 반대 자기 로킹의 특성을 가지며, 그것이 반대 자기 로킹을 실현할 수 있습니다 즉, 단지 웜이 웜 기어를 운전할 수 있지만, 그러나 웜이 이동하기 위해 웜 기어에 의해 가동될 수 없습니다. 웜의 선도 각이 맞물린 기어 이빨 사이에 동등한 마찰 각도 이하일 때, 메커니즘은 자기-고정 특성을 가지고, 반대 자기 로킹을 달성할 수 있습니다 즉, 단지 웜이 웜 휠을 운전할 수 있지만, 그러나 웜이 웜 휠에 의해 가동될 수 없습니다. 그것의 중장비에서 사용된 셀프-로킹 웜 메커니즘과 같이, 그것의 반대 자기 로킹은 안전 보호에서 역할을 할 수 있습니다. 이 기능은 넓게 상승, 가공 작업과 타장비에서 사용된 슬유잉 드라이브 장치를 만듭니다. 주 엔진의 기술 컨텐츠를 향상시키는 동안, 그것은 또한 매우 주 엔진의 작동 안정성과 안전 요인을 향상시킵니다. 그것은 기계적인 장비의 안전한 구성 출원의 중요한 실시예입니다.
