| 브랜드 이름: | HT |
| 모델 번호: | VE10 |
| MOQ: | 1 PC |
| 가격: | 145~226 USD/PC |
| 배달 시간: | 15~30 일 |

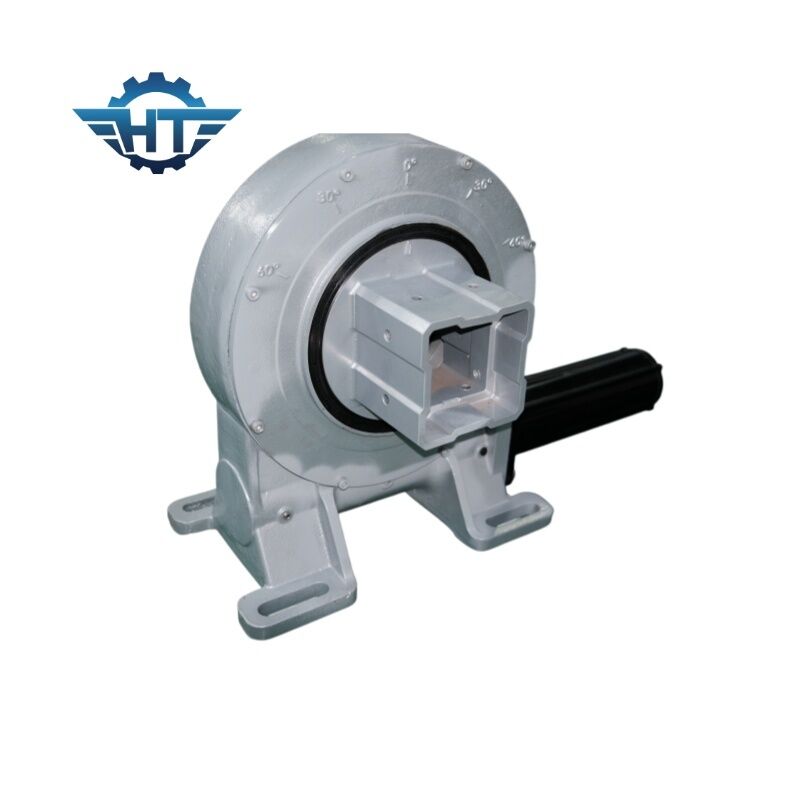

VE10 수평 단축 추적 시스템용 소폭 반동 폐쇄 스윙 드라이브
워크 기어 스윙 드라이브 설명
슬레브 드라이브 (Slew Drive) 는 워크 드라이브로 통칭되며, 기어, 워크, 베이스, 톱 플레이트 및 완전히 폐쇄된 하우스로 구성된 설치 준비가 된 완전한 시스템입니다.그것은 수압 또는 12V/24V/48V 전기 모터와 맞춤화 될 수 있습니다, 행성 변속기. 추적 시스템의 핵심 구성 요소로서, 회전 환기는 추적 시스템의 "심"이라고 불립니다.그리고 그 제품의 성능은 추적 시스템의 정확성에 직접적으로 영향을줍니다..
VE 모델 성능 매개 변수
| VE 모델 성능 매개 변수 | ||||||||||||
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
특징
타로이드 포괄 워크와 함께 신뢰할 수있는 정확성, 또한 많은 기능과 장점
단축 태양 추적기 및 수평 축 출력을 필요로 하는 애플리케이션용으로 설계
스윙 베어링 원칙을 사용하여
±60° 회전
자동 잠금 기어 세트
입력 토크, 출력 토크 및 설치는 사용자 정의 될 수 있습니다
모터 옵션
신청서
워크 기어와 워크 드라이브는 역 자동 잠금의 특성을 가지고 있으며, 역 자동 잠금을 실현 할 수 있습니다. 즉, 워크 기어를 워크 기어만 운전할 수 있습니다.하지만 벌레는 움직이기 위해 벌레 기어에 의해 구동 될 수 없습니다맷지 치아 사이의 동등한 마찰 각보다 작은 벌레의 리드 각, 메커니즘은 자기 잠금 특성을 가지고 있으며 역 자기 잠금을 달성 할 수 있습니다.오직 벌레만이 벌레바퀴를 운전할 수 있습니다., 그러나 벌레는 벌레 바퀴에 의해 구동 될 수 없습니다. 무거운 기계에 사용되는 자동 잠금 벌레 메커니즘과 마찬가지로, 역 자동 잠금 안전 보호에 역할을 할 수 있습니다.이 기능은 스윙 드라이브 장치를 널리 승격에 사용, 항공 작업 및 기타 장비. 주요 엔진의 기술 콘텐츠를 향상시키는 동시에 주요 엔진의 운영 안정성과 안전 요인을 크게 향상시킵니다.그것은 기계 장비의 안전한 건설 응용의 중요한 실시예입니다..
