제품 상세 정보:
|
| 모델: | VE7 " | 기어 비율: | 51:1 |
|---|---|---|---|
| 정격 출력 회전력: | 6120Nm | 홀딩 토크: | 39kN.m |
| 토크를 기울이기: | 10kN.m | 최대 토크: | 10200 N.m |
| 효율: | 40% | 색: | 요청된 것으로 |
| 강조하다: | 드라이브를 비트는 6120 Nm 웜 기어,45개 킬로그램 웜 기어 슬루잉 드라이브,45 킬로그램 웜 드라이브 다수 벨소리 |
||

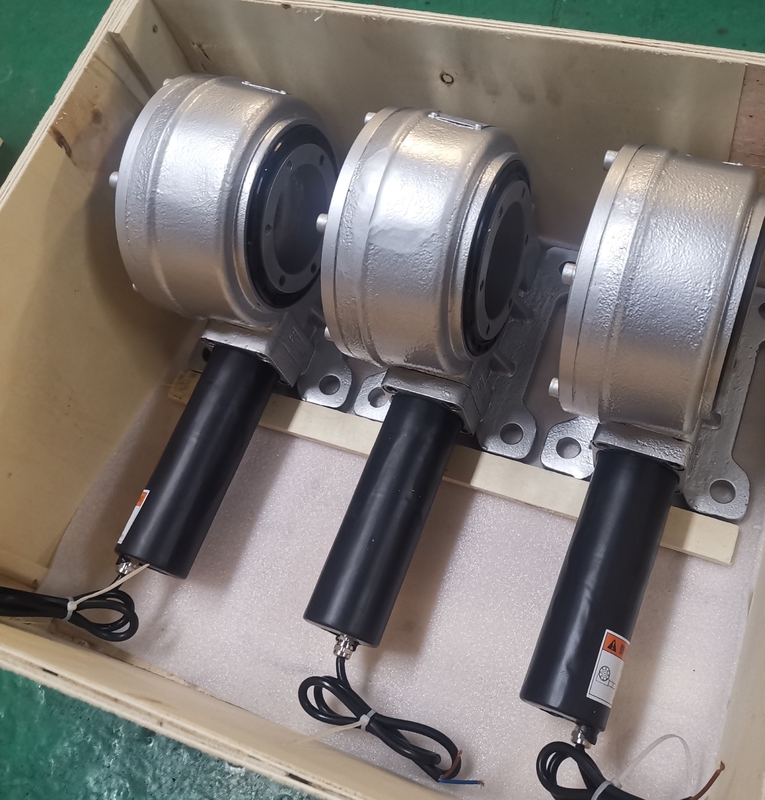

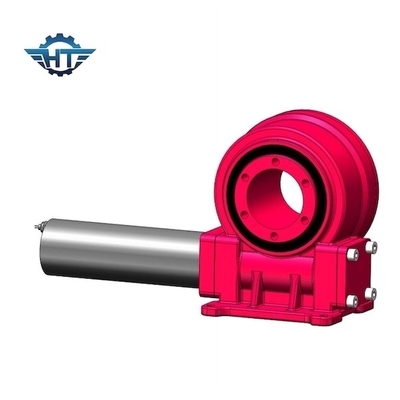

태양 트래킹 시스템에 대해 Nema23과 태도를 비트는 VE7 단일축 웜 기어
둘러싸인 VE 타입 다수 드라이브 기술
회전식 환원제는 원동력과 작업 기계 사이에 독립적 닫힌 송신 장치이며, 그것이 작업에 대한 필요를 충족시키기 위해 속도를 감소시키고 토크를 증가시키는데 사용됩니다. 요즈음, 중심거리, 전송율, 모듈, 투스 폭 계수, 기타 등등과 같은 환원제의 주요 인자는 표준화되었습니다. 회전식 환원제는 감속의 효과를 달성하기 위해 웜 구동 기어입니다. 모터에 의해 가동되어 웜은 회전하기 위해 선회 베어링 이 아우터 링을 운전하고, 아우터 링이 플랜지를 통하여 토크를 출력하고, 선회 베어링 이 내측 링이 토대에 고정됩니다. 회전식 환원제는 넓게 발전 태양광 발전의 분야에서 사용됩니다.
VE7 성능 파라미터
| 모형을 만드세요 : | VE7 슬유잉 드라이브 | 홀딩 토크 : | 39 kN.m |
| 정격 출력 회전력 : | 6120 N.m | 효율 : | 40% |
| 틸팅 토크 : | 10 kN.m | 정확성 : | ≤0.1 ' |
| 정적 축상의 부하 : | 110 나트 | 자기 로킹 : | 예 |
| 정적 경하중 : | 60 나트 | 중량 : | 45 킬로그램 |
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
태양 광선 에너지의 지속적인 개발에서, 태양광 발전용 전지의 생산기술은 끊임없이 향상되었고, 넓게 다양한 분야에서 사용되었습니다. 태양광 발전용 전지는 직접적으로 광전 효과 또는 광화학 효과를 통하여 빛에너지를 전기 에너지로 변환시키는 장치입니다. 태양광 발전용 전지는 태양열 발전 시스템의 핵심적인 부분과 태양열 발전 시스템의 가장 귀중한 부분입니다. 태양광 발전용 전지는 또한 태양에너지를 전기 에너지로 변환시킬 뿐만 아니라, 전기 에너지를 배터리에 저장할 수 있거나, 부하를 운전하기 위해 그것을 사용합니다. 태양광 발전용 전지의 발전 효율을 향상시키고 그것의 전력 발전 원가를 줄이기 위해, 태양 전지판이 이로써 효과적으로 태양 전지판의 활용률을 향상시키고 발전 효율을 향상시키면서, 효과적으로 태양을 추적할 수 있도록, 태양 전지판의 디 앵글은 일반적으로 회전식 드라이브 장치에 의해 조정됩니다.
