제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | 17 인치 |
|---|---|---|---|
| 기어 비율: | 102:1 | 정격 출력 회전력: | 9400Nm |
| 토크를 기울이기: | 135600 Nm | 홀딩 토크: | 65040 Nm |
| 운반 포장: | 나무 상자 | 애플리케이션: | 태양 추적자들 |
| 강조하다: | 드라이브를 비트는 SE17 단일축,9400Nm 태양 추적자 드라이브,9400Nm 웜 드라이브 다수 벨소리 |
||

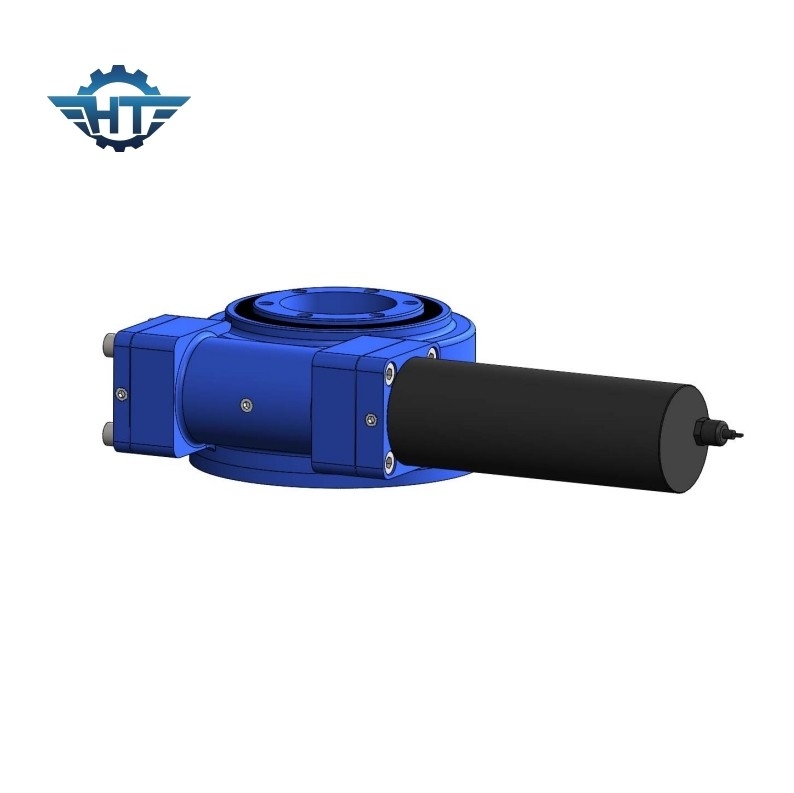

SE17 인벨럽핑 웜 기어는 태양 추적자들을 위한 IP66 밀폐 함체로 구동합니다
단일축 다수 드라이브 기술
SE 다수 링 베어링 드라이브는 축방향 힘을 지닐 수 있습니다. 그것은 건설 기계, 하볼 기계, 공기 플랫폼 차량, 미군, 기타 등등을 위한 소형 구조에서 설계됩니다. 그것은 단일축 태양추적 시스템과 이원축 태양추적 시스템과 같은 효율적 태양 발전 시스템을 생산하기 위해 또한 넓게 태양추적 시스템에서 사용됩니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
SE17 다수 드라이브 매개변수
| 상품 이름 | SE17 다수 드라이브 |
| 출력 토크 | 9400 N.m |
| 순간 토크를 기울이기 | 135600 N.m |
| 홀딩 토크 | 65040 N.m |
| 정적 굴대 평가 | 980 나트 |
| 정적 광선 평가 | 390 나트 |
| 동적 굴대 평가 | 490 나트 |
| 동적 광선 평가 | 245 나트 |
| 자동차 대안 | 380V/220V 교류 전동기, 직류 전동기 |
| 제품 방식 | 이원축 ; 단일축 ; CPV / HCPV ; 태양 접시 ; 포물형 ; 태양열 탑 |
| 어플리케이션 특성 | 태양추적 시스템, 산업용 기계류 |
응용소프트
평평한 단일축 추적
트랙킹법 중에, 평평한 단일 축 추적은 가장 일반적으로 사용되는 방법입니다. 그것은 남북 축 추적과 동서쪽 주축 추적으로 분할됩니다. 동서쪽 주축 추적은 고정된 경사진 설치에 비해 어떤 명백한 장점도 가지지 않고 남북 축 추적의 효과가 동서쪽 주축 추적의 그것 보다 더 낫습니다. . 평평한 단일 축 추적은 특히 낮은 위도 영역에 적합합니다
