제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | 3 인치 |
|---|---|---|---|
| 기어 비율: | 31:1 | 정격 출력 회전력: | 600Nm |
| 홀딩 토크: | 1500Nm | 토크를 기울이기: | 3000Nm |
| 장착 구멍: | 6*M6 | 표준 색: | RAL 9006 |
| 강조하다: | 드라이브를 비트는 SE3 단일축,드라이브를 비트는 다중 이 단일축,SE3 선회 링 드라이브 |
||

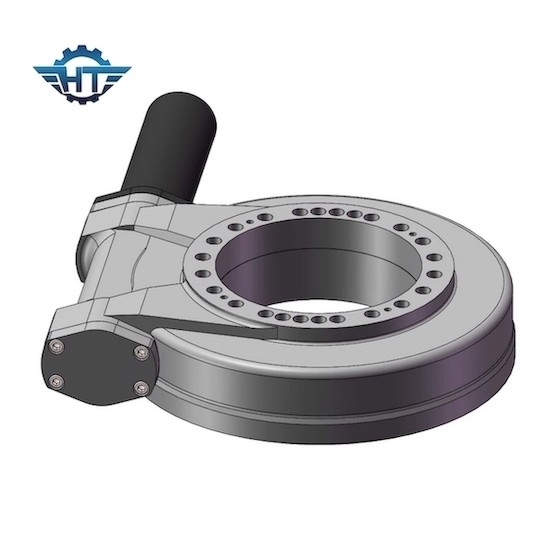

즉시 처리되는 태양추적 시스템을 요구하는 SE3 웜 기어 작은 스루왕 링 드라이브
작은 스루왕 링 드라이브 기술
웜과 다른 표준 하드웨어 아크소리스를 싸면서, 우리의 슬유잉 드라이브는 주택, 선회 베어링, 봉합으로 구성됩니다. 우리는 또한 어느 것이 안정적인 성능과 고효율로 시계 바늘 방향과 시계 반대 방향 방향회전을 위한 움직임 할 수있는 이를테면 12VDC 또는 24VDC 전자적 유성 기어 모터, 수력 원동기 다른 종류의 모터와 일치할 수 있습니다.
장점
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 360 급 회전 범위
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증합니다
5. 셀프-로킹 기능
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
말하세요 : 더 상세한 차원과 매개 변수를 위해 미안하지만, 우리의 판매 그림을 언급하세요.
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
애플리케이션
드라이브 트래킹 시스템 수동 시스템을 비트는 수동 구동
수력 차등 압력은 추적자 샤프트를 운전하는데 사용됩니다. 차등 압력은 다른 음영에 의해 만들어진 다른 열경사도에 의해 획득됩니다. 추적자는 이 차등 압력을 같게 하기 위해 움직입니다.
