제품 상세 정보:
|
| 모델: | 12 인치 | 기어 비율: | 78:1 |
|---|---|---|---|
| 애플리케이션: | 태양에너지 추적자 | 원래 장소: | 창주, 중국 |
| 드라이버: | 24VDC 기어 모터 | 증명서: | ISO9001, CE |
| 특징: | 자동 잠금 | 유지: | 자유롭게 하세요 |
| 색: | 요청된 것으로 | 반발: | 0.1 급 |
| 강조하다: | 드라이브를 비트는 SE12 수평선상 단일축,IP66은 슬유잉 드라이브를 에워쌌습니다,밀폐 함체 태양 추적자 슬유잉 드라이브 |
||

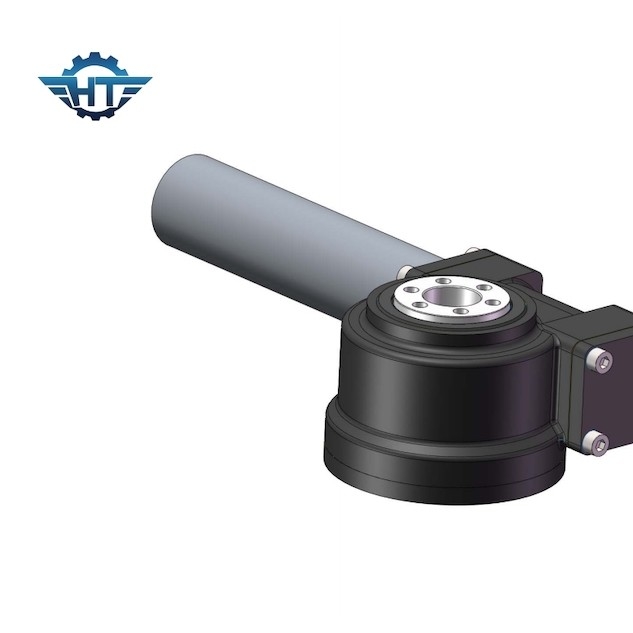

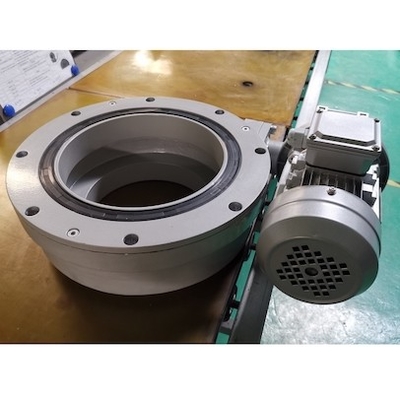

SE12 수평선상 다수는 태양에너지 추적자를 위한 IP66 밀폐 함체로 구동합니다
수평선상 다수 드라이브 기술
기어박스로서의 슬유잉 드라이브는 핵심 모션 성분이 선회 베어링과 웜이기 때문에 샤프트로 미세요. 그것은 또한 밀봉과 주택과 모터와 같은 부속부품으로 구성됩니다. 전원으로서, 다수 모터는 보통 DC 행성 기어 들 모우터 또는 AC 기어 들 모우터입니다. AC 수력 원동기는 주로 파워 드라이브 시스템으로서 건설 기계에서 사용됩니다. 선회 링 드라이브가 핵심 구성 요소로서 있, 슬유잉 기어박스는 즉시 굴대이고 반경 방향 하중들에 견딜 수 있습니다. 다수 드라이브가 원리로 일합니다 : 웜은 회전하기 위해 선회 링 이 아우터 링을 하는 모터에 의해 가동됩니다 ; 외부 링 출력 플랜지를 통한 토크와 선회 링 이 내측 링이 주택에 고정됩니다.
슬유잉 드라이브 장점
슬유잉 드라이브는 반대 셀프-로킹 특성으로 웜 기어 드라이브 때문에 반대 자기 로킹을 가지고 있습니다. 이 조수석은 매우 호스트 작동과 안전 요인의 안정을 강화합니다. 전통적 변동 상품과 비교하여, 슬유잉 드라이브 트렌스미션은 설치하도록 쉽고 유지하도록 쉽고, 상당한 설치 공간을 저장합니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
슬유잉 드라이브는 회전 토크 강도를 요구하는 적용성을 위한 완전한 이동 대조 생성물입니다.
태양 에너지을 요구하는 다수 드라이브 : 그것은 태양광 발전 패널 회전에서 설계되고, 발전 효율을 향상시킵니다. 태양 추적액이 이용 가능한 단일축 & 이원축. 태양추적 시스템 애플리케이션을 요구하는 드라이브를 비트는 전원 잭 이동은 태양열 집광 장치 태양 에너지 접시, CPV (집중된 광기전), CSP (콘센트럴티드 태양력), 태양 포물선 홈통, PV 추적자를 포함합니다
풍력 발전기를 위해 : 슬유잉 드라이브는 풍력 발전용 터빈에서 기초를 회전시키는데 사용됩니다
건설 기계 적용을 요구하는 슬유잉 드라이브 : 넓게 말 탄 트럭 크레인, 공기 구대, 도크 크레인, 목재 그래브에 적용됩니다
산업을 위해 거래하세요 : 자동화 / 조립 라인, 로보틱 아암
위성을 위해 : 다수 드라이브는 위성 안테나에서 우주 통신과 위성항법장치를 위해 사용될 수 있습니다
