제품 상세 정보:
|
| 기어 비율: | 61:1 | 타입: | 둘러싸입니다 |
|---|---|---|---|
| 애플리케이션: | 태양에너지 | 드라이버: | DC / AC |
| IP은 등급입니다: | IP66 | 색: | 요청된 것으로 |
| 능률: | 40% | 반발: | 0.1 급 |
| 강조하다: | 드라이브를 비트는 고정밀도 웜 기어,드라이브를 비트는 PV 추적자 웜 기어,SE9 태양 추적자 드라이브 |
||

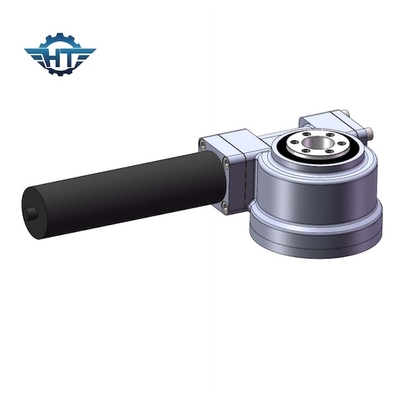

PV 태양 추적자 전력 에너지을 요구하는 드라이브를 비트는 SE9 고정밀도 웜 기어
드라이브 기술을 비트는 고정밀도 웜 기어
전기 전동기 구동 기계적인 전송

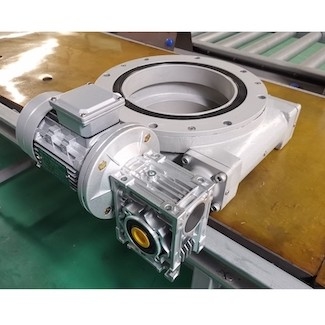

수평 모터 웜 기어 감속기 드라이브
전송 시퀀스 : 지난 스테이지 피니언이 큰 링기어 주위에 회전시키는 제한 토크 결합과 브레이크 휠 브레이크 웜 기어 하강기와 수평선상 모터 연결.
특징 : 큰 전송율, 소형 구조, 안정적인 작동,고 투과율 효율
자율은 낮습니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
태양 추적자 다수 드라이브는 주로 다음과 같은 태양추적 시스템을 위해 사용됩니다 :
1.수평선상 단일 축 태양추적 시스템. 수평선상 단일 축 태양추적 시스템을 위해, 태양 전지판의 메인 빔은 정확히 경사 각도를 추적하기 위해 디 앵글을 조정할 것입니다. 이런 종류의 슬유잉 드라이브는 단지 저위도 지방 지역에 대하여 적용됩니다.
2.기우뚱한 단일 축 추적시스템. 기우뚱한 단일 축 추적자는 40 도 보다 더 높은 위도와 지역에 적합하며, 그것이 전력 수율의 혜택을 극대화할 수 있습니다.
3.이원축 태양추적 시스템. 이원축 태양추적 시스템은 altitude+azimuth 전체 트랙킹 시스템입니다, 그것이 완전히 태양의 궤도를 추적하기 위해 2 회전 각도와 2개의 회전 축을 진행되고 태양에너지 수신을 극대화합니다. 이런 종류의 슬유잉 드라이브는 고위도 지역에 적합하고 발전의 효율이 의미 심장하게 태양열 발전 시스템의 효율을 향상시킨 35% 위에서 증가될 것입니다.
패키징하고 운반하기
속포장 : 앤티-러스트 플라스틱 박막 ; 진공 플라스틱 백.
외부포장 : 단단한 통 ; 나무 상자 ; 목제 팔레트.
운송 용어 : 속달로 보내 주세요 ; 비행기로 보내주세요 ; 육로로 ; 선편으로 발송해 주세요.
샘플을 위해, 다수 드라이브가 소형과 함께 있지만 고중량이 짓누르기 때문에, 급행이 비용 효율적 방법을 수송하는 동안 그것이 해로로 효과적 배송을 소비케 하지 않습니다, 우리의 로기스티틱 직원들은 TNT, DHL, UPS, 페덱스에게 대부분의 비용 효율적인 방법을 찾기 위해 명시된 가격과 비교하도록 요청할 것입니다.
미래에 대량 주문에서 면, 우리는 해로로 선박을 권고합니다.
