제품 상세 정보:
|
| 기어 비율: | 102:1 | 정규 출력 토크: | 9400Nm |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 홀딩 토크: | 65040 Nm |
| 토크를 기울이기: | 135600 Nm | 자동 잠금: | 예 |
| 용법: | 태양열발전시스템 | 특징: | 저소음 |
| 강조하다: | 드라이브를 비트는 14 인치 단일축,태양 추적자 SE14을 요구하는 슬유잉 드라이브,SE14 다수 드라이브 트렌스미션 |
||

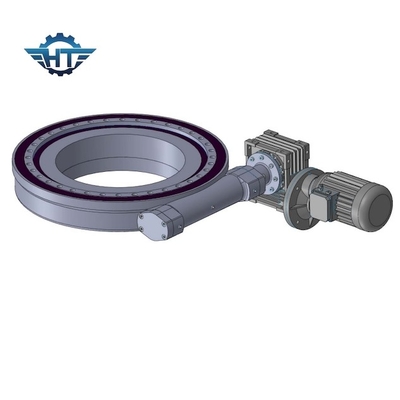

14 인치 IP66 높은 순간은 태양열발전시스템을 위한 전기 다수 기어 하강기를 회전시킵니다
전기 다수 기어 하강기 기술
전기 구동이 드라이브 추적자를 비틉니다 : 전기 드라이브 장치는 전기 에너지를 교류 전동기 또는 브러시 직류 전동기 또는 브러시리스 직류 전동기에서 회전 운동으로 변환시킵니다. 모터스는 고토크를 달성하기 위해 아래 기어박스로 준비가 되어 있습니다. 기어박스의 최종 단계는 추적자의 회전축을 추진하기 위한 선이거나 회전 이동을 전합니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
슬유잉 드라이브 직류 전동기
1. 기어박스의 최대 토크가 상당히 증가되도록 출력 축을 위한 듀얼 지지 구조를 채택하세요.
2. 태양 휠과 유성 휠은 기어박스의 최대 토크를 증가시키고, 수명을 늘린 스플라인으로 연결됩니다.
3. 우리는 소음 낮은 anf가 고속도에서 매끄럽게 이어지게 하는 입력 단계에 있는 나선형 기어를 사용합니다. 우리가 더 많은 비율을 만들 수 있도록 안쪽 기어장치 링은 분리되고 디자인이 탄력적입니다. 기어박스와 모터는 정합 정밀도를 증가시키고, 소음을 감소시킨 안에 굴대인 스크루에 의해 이음새 곤경에 의해 위치합니다.
4. 우리가 미끄러져 움직이는 연마 대신에 갈리는 밀방망이 홀더 내면 행성 wheel.we 활용 밀방망이를 사용하여서 기어박스의 생명은 더 오랫동안 있습니다.
5. 두배 지지 구조 ; 내경 원형을 0.003 밀리미터보다 적게 하는 유성 기어의 내경 위의 내면 연삭 ;슬라이딩 대신에 회전함으로써 운영하기 ; HRC60 기어 표면 정확성 쓰레기 ;모든 이러한 테크놀리그리 중 채용한 것 10000 시간에 걸쳐서 최고 조용하고 안정된 작동과 시간을 보증합니다.
애플리케이션
단일 축 추적시스템 : 슬유잉 드라이브 장치를 사용하는 태양광 발전 발전 시스템은 사용하기 위해 저렴하, 안정적인 성능, 합리적 구조, 정확한 트래킹의와 쉽 특성을 가집니다. 다양한 장소에서 태양의 위치 데이타를 산정하기 위한 어떤 필요가 없고 그것이 지리적이고 외부 조건에 의해 제한되지 않음으로써, 시스템이 태양에 직면하고 정확하게 어딘가에 언제든지 태양을 추적하고 있도록 합니다. 그것은 -20' Ｃ에서 120' Ｃ 의 온도범위에서 정상적으로 사용될 수 있습니다. 트래킹 정밀도는 0.1에 도달할 수 있습니다'. 태양 추적의 정확도를 극대화하고 태양에너지의 활용을 극대화하세요.
