제품 상세 정보:
|
| 타입: | SE1 선회 드라이브 | 애플리케이션: | 태양 추적자들 |
|---|---|---|---|
| 보호 기능: | 동봉 IP66 | 원산지: | 창주, 중국 |
| 재료: | 42CrMo 또는 50Mn | 보증: | 5~10년 |
| 장착 구멍: | 6xM6 | 중량: | 6 크그스 |
| 강조하다: | 12VDC 웜 다수 드라이브,SE1 다수 구동 모터,SE1 태양 다수 드라이브 |
||

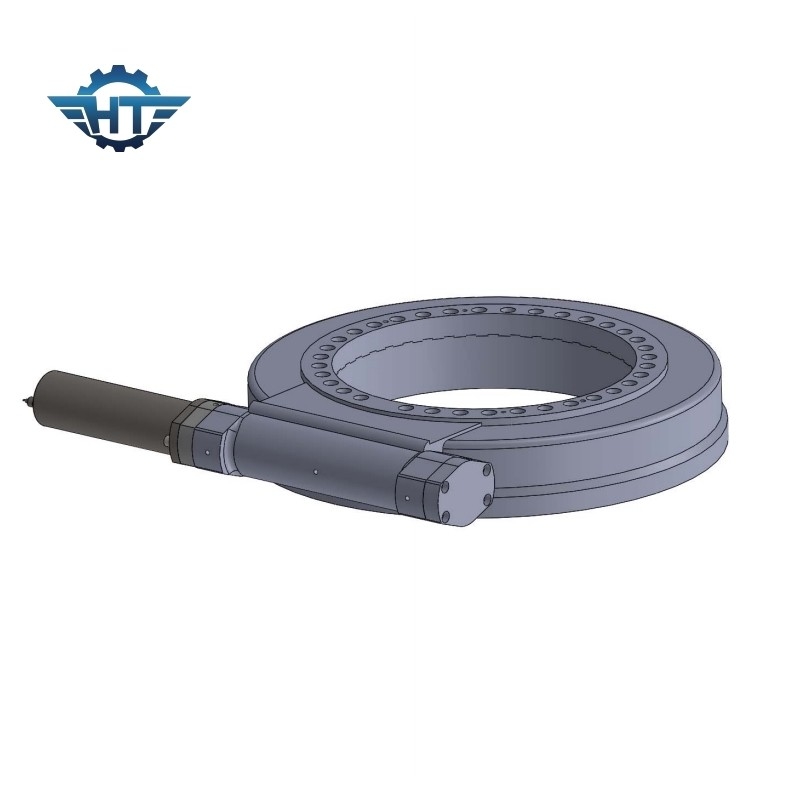

SE1 IP66 둘러싸인 다수 벨소리는 한 개의 트래킹 시스템을 위한 12VDC 모터를 운전합니다
둘러싸인 다수 링 드라이브 기술
글로보이드 웜 기술이 더 치아 접촉을 제공합니다, 더 높은 토크는 경제적이고 소형 해결책에 낮은 유지보수 비용을 제공합니다 ; 선회 장치와 레이스 웨이는 처리 기술을 경화하고 다수 드라이브 수명을 증가시킵니다 ; 모든 슬유잉 장치 성분은 엄하게 시험되고, 상등품 보증을 가지고 있습니다 ; 주문 제작 설계는 이용 가능합니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
슬유잉 드라이브 기어 들 모우터
DC 기어 들 모우터가 무엇입니까?
DC 기어 들 모우터는 또한 DC 기어드 모터, 감속 DC 모터와 기어 헤드 모터 또는 기어박스 모터로 불립니다. 그것은 전기 직류 전동기와 기어박스로 구성됩니다 ; 이러한 기어박스는 DC 모터 속도를 감소시키는데 사용되고,는 동안 DC 모터 토오크를 증가시킵니다. 기어 들 모우터로부터 더 낮은 속도와 더 높은 토크를 필요로 하는 애플리케이션에서 그러므로 사용될 수 있습니다.
것 수 있었을 위해 사용한 이러한 기어드 모터
그들은 다음과 같은 애플리케이션에서 드라이버로서 중요한 역할을 하고 있습니다 :
1. 태양력 에너지
2. 가전 제품류
3. 로보틱스
4. 자동차
5. 토르크 전송
| 선택적입니다 | 60 밀리미터, 80 밀리미터, 90 밀리미터, 120 밀리미터, 160 밀리미터 |
| 정격 출력 회전력 | 8.5nm-680nm |
| 기어 비율 싱글-스테이지 | 3, 4, 5, 7, 10 |
| 기어 비율 이중 스테이지 | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| 스레에-스테이지 기어 비율 | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| 복귀 격차 | 12 아크-min~ 18 아크-min |
애플리케이션
슬유잉 드라이브를 사용하는 수력으로 주도 광기전성 추적시스템
수력 구동 시스템은 유압력을 발생시키기 위해 유압펌프를 사용합니다. 유압력은 수력 원동기와 유압 실린더에 밸브, 다양한 파이프를 통과합니다. 수력 원동기와 유압 실린더는 추적자에 의해 요구된 선이거나 회전 이동으로 필요에 따라 조절된 기계적인 운동을 전합니다.
