제품 상세 정보:
|
| 원래 장소: | 창저우, 중국(본토) | 전원 공급기: | 24VDC |
|---|---|---|---|
| 홀 센서: | 선택적입니다 | 모터의 타입: | 유성 브러시 dc 모터 |
| 특징: | 완전히 에워싸입니다 | 재료: | QT |
| 애플리케이션: | 집중된 흡열기 | 자동 잠김: | 예 |
| 강조하다: | 이원축 웜 기어 다수 드라이브,24VDC 웜 기어 다수 드라이브,고 정밀도 웜 기어 다수 드라이브 |
||

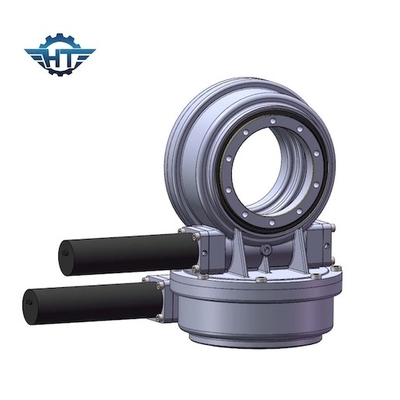

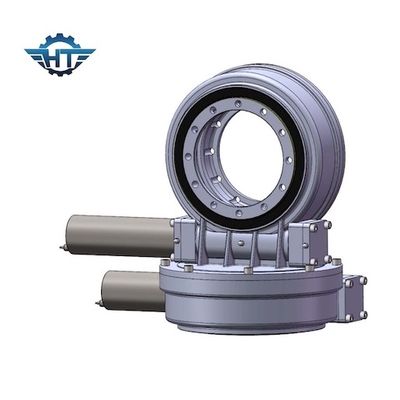

SDE3 이원축 웜 기어 다수 드라이브, 집중된 흡열기를 위한고 정밀도
웜 기어 다수 드라이브 기술
타워 광열효과 발전 시스템을 위해 송신 장치를 선택하는 방법
송신 장치는 타워 동력화차의 효율에 중요합니다
타워 광열효과 동력화차에서, 수만의 거울은 고온을 수집하기 위해 열을 흡수하는 타워의 끝에 있는 흡열기 위의 태양 방사선을 수집되고 열을 수집합니다. 연속적이고 안정적 집열을 보증하기 위해, 미러는 항상 수평선상 방위각에서 송신 장치와 움직임 (두배 주축)의 고도 방향을 통하여, 태양의 위치를 추적하여야 합니다.
가장 공통 송신 장치는 탑 CSP-다수 드라이브입니다
다수 드라이브는 2 감원의 방향으로 미러의 회전을 운전하기 위해 보통 모터에 의해 가동됩니다. 정밀 기계로서, 광열효과 전력산업에서 다수 드라이브의 적용은 1mrad 이내에 트래킹 정밀도를 제어할 필요가 있습니다. 두배 봉투 구조 웜 휠과 톱니 표면 메싱 지역이 큽니다, 전송 정확도가 더 높습니다, 임팩트 저항이 강하다고, 그것의 낮은 마모율은 더 가옥한 환경의 북서부에서 광열효과 동력화차에 적합한 정확성과 삶의 조건하의 장기간의 사용을 보증할 수 있습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
모터 사양
24V 브러시 직류 전동기
상술 :
전압 : 24VDC
선택적 전압 : 12V, 48V
무부하 전류 : 0.6A (최대)
무부하 출력 속도 : 3.2 rpm
어떤 부하 속도 : 1300 rpm
정격 속도 : 2 rpm
정격 토크 : 43 Nm
맥스 토크 : 48 Nm
정격 전류 : 1.8A (최대)
IP 클래스 : IP55
중량 : 2000 Ｇ
샤프트 : 12 밀리미터
모터 전압, 전원과 속도는 채택할 수 있는 차원의 허락된 상황 하의 당신의 요청에 따르면 맞춤화될 것입니다.
