제품 상세 정보:
|
| 타입: | SE1 슬유잉 드라이브 | 재료: | 42CrMo, 50Mn |
|---|---|---|---|
| 보증: | 5~10년 | 사이즈: | 25 인치에 대한 3 인치 |
| 애플리케이션: | 공업 기계 | 색: | 고객은 요구했습니다 |
| 구조: | 둘러싸인 단일축 | 보호: | IP66 |
| 강조하다: | 1 인치 웜기어 전동 장치,산업 기계 태양 추적자 드라이브,1 인치 태양 다수 드라이브 |
||

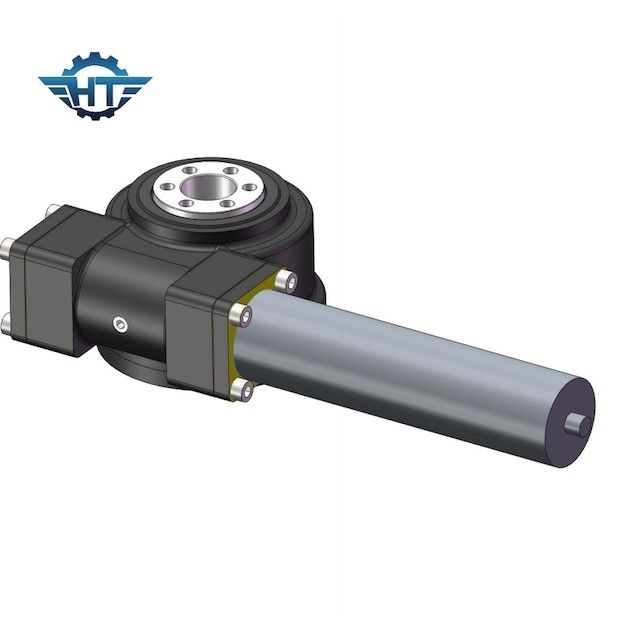

1 인치는 태양에너지와 공업 기계을 요구하는 드라이브 작은 슬유잉 드라이브를 구불구불 나아갑니다
웜은 작은 슬유잉 드라이브 기술을 운전합니다
공통 응용은 일반적으로 공학이고 건설 기계입니다. 그것은 장기 작동을 필요로 하는 태양, 풍력과 다양성 자동적인 트래킹 기계류에서 또한 적용될 수 있습니다. 소형 구조, 짧은 전송 체인 때문에, 더 쉽게 다수 드라이브는 산업용 로봇의 분야에서 다수의 애플리케이션이 있도록 고정밀도와 더 쉬운 디지털 제어를 달성하세요 것입니다. 다수 드라이브는 사용하도록 쉽고 공간을 설치하고 구하도록 쉽습니다. 때 적당한 다수 드라이브를 선택하고 굴대 레이디얼 베어링, 오버르턴링 토크와 다른 매개 변수가 두 번째인 사용에 만족하면, 다수 드라이브의 최종 출력 속도가 제품의 정상적 서비스 수명을 보장하기 위해, 3 rpm을 초과할 수 없는 것을 처음으로 고려합니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
설치 방법
수평 설치
다수 드라이브 업사이드 다운을 방위 축에 탑재하는 것 더 나은 보호와 상승 방지를 승강 축에게 제공하기 위해 태양광 응용에 대하여 권고됩니다. 다른 애플리케이션을 위해, 마운팅 방향은 보호도의 평가를 기반으로 하여야 하고, 더 나은 보호를 제공하여야 합니다.
수직 설치
그것은 더 나은 보호를 위한 첨부 도면 참고로 하여 슬유잉 드라이브를 태양광 응용에 설치한다고 추천받습니다. 다른 애플리케이션을 위해, 마운팅 방향은 보호도의 평가를 기반으로 하여야 하고, 더 나은 보호를 제공하여야 합니다.
