제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | 7 인치 |
|---|---|---|---|
| 기어 비율: | 57:1 | 효율: | 40% |
| 정확성: | ≤ 0.1도 | 드라이버: | 전동기 |
| 색: | 요청된 것으로 | 타입: | 글로보이드 웜 단일축 |
| 강조하다: | 경질강 수력 슬유잉 드라이브,단일축 수력 슬유잉 드라이브,경질강 웜 드라이브 다수 벨소리 |
||

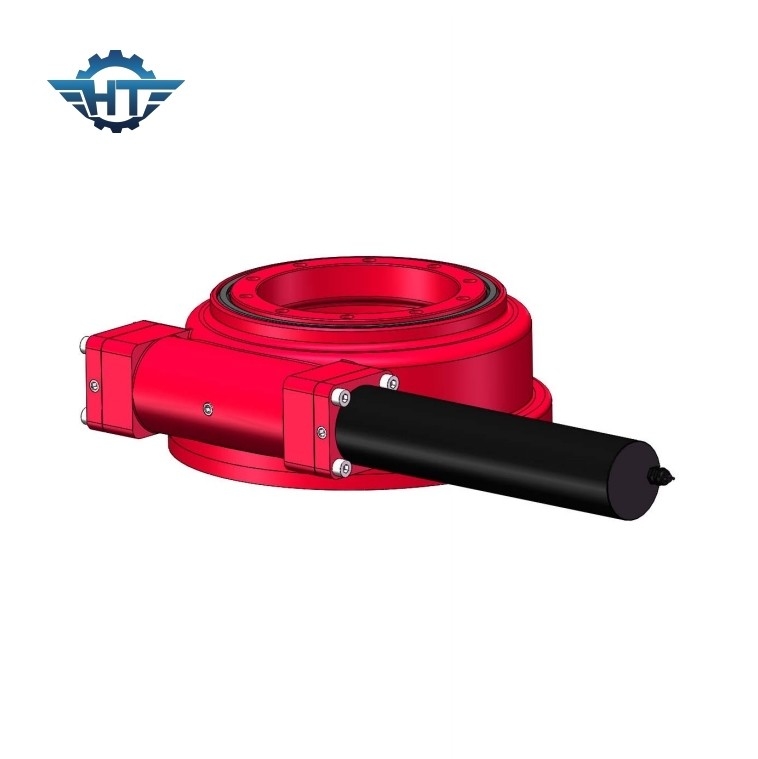

7 인치는 열심히 평평한 단일축 태양추적 시스템을 요구하는 슬유잉 드라이브를 단단하게 합니다
경질강 슬루잉 드라이브 기술
회전식 환원제 (다수 드라이브는) 주로 태양에너지, 풍력 에너지와 자동적인 트래킹 기계의 다양한 장기 작동뿐만 아니라 기술적 구성 기계에서 사용되고 산업적 로봇 공학조차 처리됩니다. 회전식 환원제는 주로 다음과 같은 4가지 장점을 가집니다 :
1. 고집적화의 회전식 환원제
회전식 환원제는 대단히 통합된, 가장 큰 것이고 작은 회전식 환원제가 하중 격차 수십번과 기계 그러나 그들의 크기를 운전할 수 있습니다, 특히 반송 쇠사슬 축방향 사이즈가 매우 다르지 않습니다, 그러므로 전체 기계적인 장비를 감소시키면서, 이 이점이 직렬운전의 연결 부분의 구조적인 형태의 평탄화를 용이하게 합니다.
2. 모듈 회전식 환원제
회전식 환원제의 고집적화 때문에, 사용자들은 노동 생산성을 향상시켜 매우 그러므로 정도가 또한 제조 프로세스의 초기의 제품 생산을 감소시킨다고 확신한 것에 조달과 처리의 각 부를 위한 회전 장치를 형성할 필요가 없습니다.
3. 회전식 환원제의 안전성
웜 드라이브는 반대 자기 로킹의 특성을 가지고 웜 휠을 운전하기 위해 웜에 의해 단지 즉 반대 자기 로킹을 달성할 수 있습니다. 이 특징적 제조 회전식 환원제 (다수 드라이브)이, 호스트의 과학적이고 과학 기술적 내용을 향상시키는 동안, 상승, 가공 작업과 타장비에서 넓게 사용되 그러나 또한 호스트의 작동 안정성과 작업의 안전 요인을 향상시킬 수 있습니다. 회전식 환원제 (다수 드라이브)은 설치하도록 쉽고 유지하도록 쉽고, 전통적 회전식 상품 보다 대부분은 설치 공간을 저장합니다.
4. 전통적 기어장치 전송과 비교해서 회전식 환원제의 단순화된 메인프레임 디자인
웜 기어는 몇몇의 경우에, 상대적으로 큰 감속 비율을 얻을 수 있습니다, 그것이 매우 호스트 결점 발생 금리를 내리는 것도, 그러므로 고객들을 위한 조달 비용을 줄이, 호스트를 위해 메인프레임 일부를 구할 수 있습니다. 일체형 구조체로서, 회전식 환원제 (다수 드라이브)은 상대적으로 새롭고 통합의 개선이 또한 여러 가지 장점을 적용에서 가져올 뿐만 아니라, 제품과 사용을 위해 많은 편익을 만들고, 그것의 정확성, 내구성 그리고 더욱 미래에 그것의 사용 분야를 확대하는 것 개선시킴에 있어 우리의 열쇠 연구 방향일 것입니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
드라이브 매개변수를 비트는 SE7
| 모형을 만드세요 : | SE7 | 원산지 | 창주, 중국 |
| 브랜드 | HANGTUO | 타입 | 둘러싸입니다 |
| 재료 | 42CrMo,50Mn | 출력 토크 | 2000 N.m |
| 순간 토크를 기울이기 | 1.35 Ｋ N.m | 홀딩 토크 | 1.32 Ｋ N.m |
| 정적 굴대 평가 | 132 나트 | 정적 광선 평가 | 58 나트 |
| 동적 굴대 평가 | 66 나트 | 동적 광선 평가 | 38 나트 |
| 기어 비율 | 57:1 | 효율 | 40% |
