제품 상세 정보:
|
| 전원 공급기: | 24V DC 모터 | 모델: | SE7 |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 구조: | 밀폐형 하우징 |
| 애플리케이션: | 태양에너지 | 비율: | 57:1 |
| IP은 등급입니다: | IP66 | 보증: | 5년 |
| 강조하다: | 태양에너지 웜기어 전동 장치,웜기어 전동 장치 SE7,베어링 드라이브를 비트는 SE7 |
||

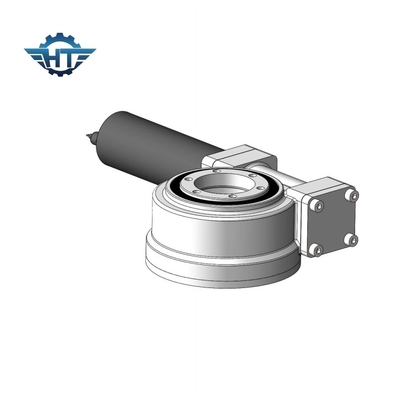

7 인치 웜 기어 작은 다수 드라이브, 태양에너지를 위한 큰 전송율
웜 기어 작은 다수 드라이브 기술
또한 슬유잉 환원제로 지명되는 웜 기어 슬루잉 드라이브. 그것은 일반적으로 웜, 선회 베어링, 주택, 모터 어댑터, 엔드 캡과 다른 성분으로 구성됩니다. 선회 베어링을 그것의 핵심 구성 요소로 채택함으로써, 슬유잉 드라이브는 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트를 지닐 수 있습니다. SE 시리즈 슬루잉 드라이브와 비교할 때, WEA 시리즈는 더 좋은 보호하는 성능, 큰 전파 토크, 더 좋은 임팩트 저항과 긴 직장 생활이라는 유리한 입장에 있습니다.
웜 기어 슬루잉 드라이브는 넓게 태양추적 시스템, CSP, CPV와 같은 공기 일하는 기계 트럭 크레인 착암기, 목공 머시인, 코드 몰딩기와 태양에너지 분야를 파악하는 드릴 기계와 같은 기계의 상대적으로 회전부에 적용됩니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
애플리케이션
슬유잉 드라이브는 더 큰 축상의 부하, 경하중과 경사 모멘트에 견딜 수 있습니다. 턴테이블 또는 프레임은 방위각과 높이에서 회전하기 위해 슬유잉 드라이브에 의해 가동됩니다.
태양에너지를 위해 : 그것은 발전의 효율을 높이기 위해 태양 추적시스템에서 설계됩니다.
산업용 : 주로 360에 서로 관련하여 회전하는' 2개 목표를 운전하곤 했습니다.
