제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SE21" |
|---|---|---|---|
| 기어 비율: | 125:1 | 정격 출력 회전력: | 16 크킨텀 |
| 토크를 기울이기: | 205 크킨텀 | 효율: | 40% |
| 색: | RAL 9006 | 실링 소재: | NBR+PVC |
| 강조하다: | IP66 인벨럽핑 웜기어 전동 장치,부식 클래스 태양 다수 드라이브,C5 부식 클래스 다수 구동 모터 |
||

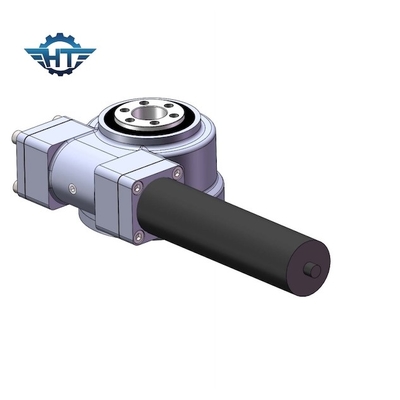

IP66 인벨럽핑 웜기어 전동 장치, 태양 트래킹 시스템을 위한 C5 부식 계급
인벨럽핑 웜 기어 다수 드라이브 기술
선회 베어링 또는 다수 링 드라이브는 일반적으로 무거운 짐 그러나 느린 전환을 지원할 수 있는 회전 회전-요소 태도입니다.
슬유잉 드라이브의 애플리케이션은 광범위하고, 의미 심장하게 증가했습니다. 한때 주로 지금 비틀리는 마이닝과 무거운 구조에 활용된 채 구동 어플리케이션은 태양에너지, 풍력 발전용 터빈과 균일한 놀이기구를 포함합니다. 산업은 엄청난 힘, 정확도, 안전과 효율성을 요구하는 드라이브를 비튼 것으로 바꿉니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
특징
1. 큰 전송율을 얻을 수 있습니다
2. 더 콤팩트 디자인
3. 더 많은 이는 포락선 웜을 이용하여 접촉합니다, 다중 이 메싱 전송이 저소음으로 아무일 없이 순조로와 그것을 만듭니다.
4. 셀프-로킹, 그것은 반대 자기 로킹을 실현할 수 있습니다, 말하자면 그것은 웜 휠을 운전하기 위한 웜 일 말하자면 뿐입니다. 이 조수석으로, 중장비에서 사용된 웜 메커니즘은 안전 보호 역할을 할 수 있습니다.
5. 고 투과율 효율이 더 입습니다.
애플리케이션
공학 기계류는 기계류, 굴삭기, 붕괴 기계, 스택커 레크레이마, 그레이더, 도로용 롤러, 강력한 안꾸물거려반, 로크 드릴링 머신, 기타 등등을 이동하는 지구와 같은 선회 베어링을 위한 가장 폭넓게 사용처입니다.
