제품 상세 정보:
|
| 모델: | 제로 반발 3 인치 | 기어 비율: | 31:1 |
|---|---|---|---|
| 애플리케이션: | 포물선과 가열 타워 | 원래 장소: | 창주, 중국 |
| 드라이버: | 부호기와 24VDC 기어 들 모우터 | 설치: | 수평식은 증가했습니다 |
| 색: | 요청된 것으로 | 반발: | 0.03 이하 급 |
| 강조하다: | worm drive gearbox,worm gear slewing ring |
||

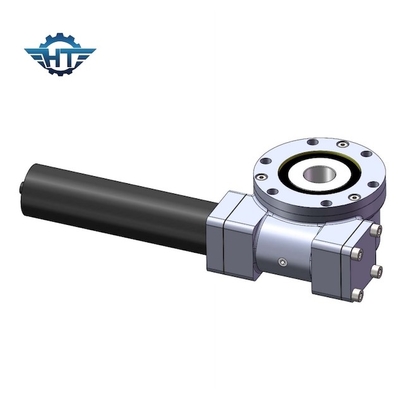

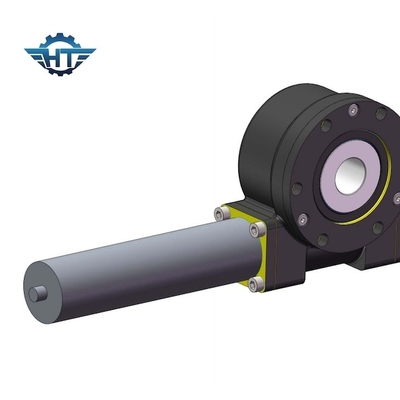

그러나 포물형을 위한 반발 단일축 웜 드라이브 기어박스를 0에 맞추세요, 그러면 가열되는 것 솟습니다
단일축 웜 드라이브 기술
워엄 기어 박스는 선회 링으로 구성되고, 주택과 태도와 볼트와 같은 표준 구성 요소를 던지, 기타 등등을 구불구불 나아갑니다. 슬유잉 드라이브는 더 축상의 부하, 경하중과 경사 모멘트를 유지할 수 있습니다. 턴테이블 또는 프레임은 슬유잉 드라이브에 의해 가동된 방위각과 높이에서 회전합니다. 제로개 반발 슬루잉 드라이브는 완전한 메쉬를 가지고 있는 그것의 기어와 웜과 특별한 슬루잉 드라이브이고, 또한 주유와 작동 난방의 합리적 격차를 가지고 있습니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
전형적 슬유잉 구동 어플리케이션은 태양광 발전소, 풍력 발전용 터빈, 트럭 크레인, 공기 워크 차량, 유틸리티 설비자재, 유압식 장치, 석유 장비, 차륜 조향 장비, 굴삭기와 자동 역들을 포함합니다. 변동 드라이브가 똑같은 전송에 높은 로드와 고토크를 요구하는 적용을 위한 선택인 것처럼, 많은 다른 철저하게 목록화될 수 없는 애플리케이션이 있습니다.
