제품 상세 정보:
|
| 타입: | 웜 기어 세트 | 기어 비율: | 37:1 |
|---|---|---|---|
| 효율: | 40% | 설치: | 수평선상이고 수직입니다 |
| 애플리케이션: | 태양에너지 | OEM 서비스: | 이용 가능합니다 |
| 원래 장소: | 창주, 중국 | 드라이버: | 24VDC |
| 강조하다: | 드라이브를 비트는 C5 코르시온 단일축,드라이브를 비트는 수직 단일축,한 개의 인벨럽핑 태양 다수 드라이브 |
||

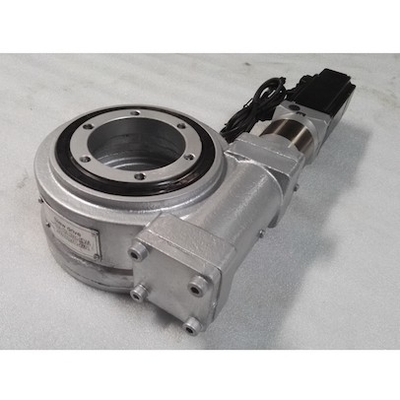

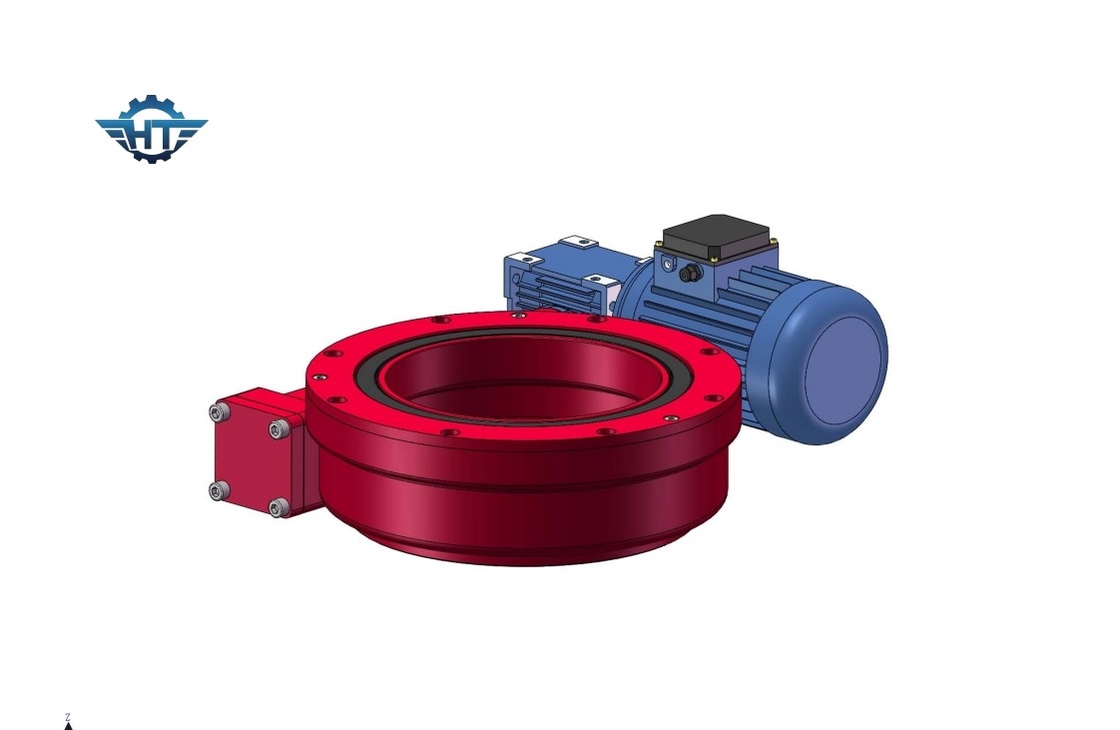

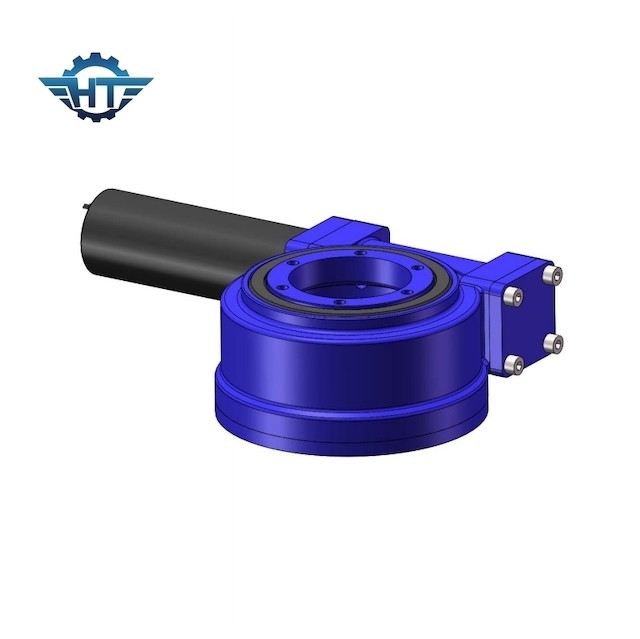

인벨럽핑 웜 기어 다수 드라이브, 야외 태양 추적자들을 위한 C5 코르시온 급
C5 코르시온 웜 기어 다수 드라이브 기술
한 개의 인벨럽핑 웜 기어 다수 드라이브는 포락선 웜, 기어, 주택, 기지 기타 등등으로 구성되는 촘촘하게 건축된 주호입니다. 이 유닛은 슬유잉 드라이브의 장점을 가져옵니다.
기어 슬유잉 드라이브는 연속적이거나 움직임으로 슬로우 순환을 요구한 적용을 위한 적당하 복합 하중을 취급한 할 수 있습니다. 제품은 전기 수력 원동기, 서보 모터 기타 등등을 연결하는 것뿐만 아니라 전체 시스템을 장비에 연결하기 위한 표준 차원과 함께 있습니다. 그것의 경도와 고강도에 관해, 지금 그것의 큰 해양 포털 운반트럭의 휠 유닛에 있는 신장가능 회전하는 사다리 모바일 조립체 플랫폼, 위성 시스템, 견인 차량 위의 수량 부하 크레인, 작은 해양 크레인은 특히 넓게 사용된 안에 태양에너지기 때문에 시스템은 그와 같은 사용된 안에 다양한 장비라고 웜이 합니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
단일축 태양추적 시스템 배열
설치, 특히 풍향과 풍력의 기초적인 조건은 태양 전지 어레이를 추적하여 단일 축의 설계에서 고려하여야 합니다. 최고 강풍과 마주칠 때 수평선상 단일 축은 패널을 수평 방향으로 바꿀 수 있으며, 그것이 초강력 바람에 의해 패널에 대한 피해를 피할 수 있습니다 ; 패널의 디 앵글은 손상의 가능성을 패널로 줄이기 위해 또한 방향에 따라 바뀔 수 있습니다.
거기가 눈보라가 있을 때, 배터리 보드는 눈붕락을 실망시키기 위해 최대한 많이 세워질 수 있고 배터리 보드에 대한 영향이 또한 큰 우박성폭풍의 경우에 감소될 수 있습니다.
