제품 상세 정보:
|
| 타입: | 선회 드라이브 변속기 | 운송 방식: | 철도로, 바다, 공중은 급행열차를 탑니다 |
|---|---|---|---|
| 생산 소요 시간: | 3~45일 | 사이즈: | 1인치 ~ 25인치 |
| 선회 모터: | 수력인 AC, DC | 색을 페인트를 칠하기: | 럴 색견본 카드를 기반으로 |
| 치아의 종류: | 나선형 치아 | 애플리케이션: | CSP 타워 동력화차 |
| 강조하다: | 드라이브를 비트는 6 인치 단일축,드라이브를 비트는 CSP 단일축,CSP는 드라이브 트렌스미션을 살해했습니다 |
||

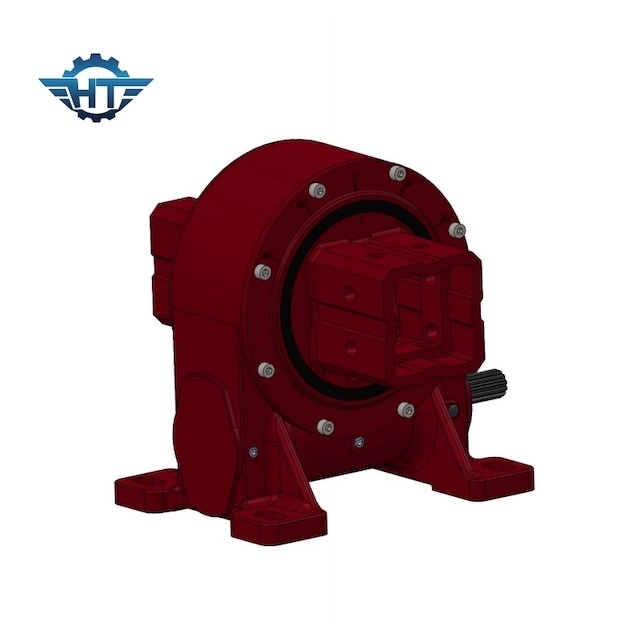

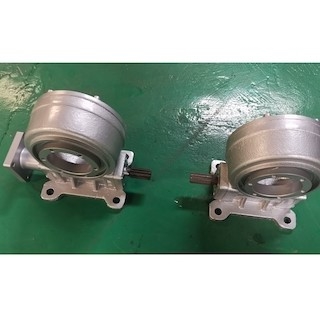

VE6 단일축 다수 드라이브, IP66은 CSP 동력화차을 요구하는 작은 다수 드라이브를 싸는 것 에워쌌습니다
드라이브 기술을 비트는 단일축
단일 축 슬루잉 드라이브는 일체형 구조체가 선회 링, 기어, 주택과 모터로 (전동기, 수력 원동기, 스텝 모터, 서보 모터) 구성된 채로 기계적 제품이며, 그것이 굴대, 광선이고 모멘트 하중에 견디는데 사용됩니다. 우리는고 정밀도를 요구하는 적용성을 위해 또한 높은 반발 슬루잉이 특히 운전함이 분명해졌습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
주문 제작된 서비스
1. 기어 감속비 31:1 내지 150:1
2. 수평 설치, 수직 설치 또는 다중 축 합병된 설치
3. 단일의 벌레 또는 두배 웜
4. 전기이 또는 수력 원동기
5. 실링된 하우징
6. 애플리케이션 요구 사항에 따라 주문 제작 설계일 수 있습니다
