제품 상세 정보:
|
| 모델: | 밀폐 함체 이원축 7 인치 | 재료: | 42CRMN, 쿼터 |
|---|---|---|---|
| 보증: | 5년 | 반발: | 0~0.15 급 |
| 모터: | 유성 기어 모터 | 특징: | 이원축은 회전합니다 |
| 사이즈: | 주문 제작된 사이즈 | 듀티 싸이클: | 30년 |
| 강조하다: | OEM은 슬유잉 드라이브를 에워쌌습니다,드라이브를 비트는 25 인치 이원축,25 인치 다수 드라이브 트렌스미션 |
||

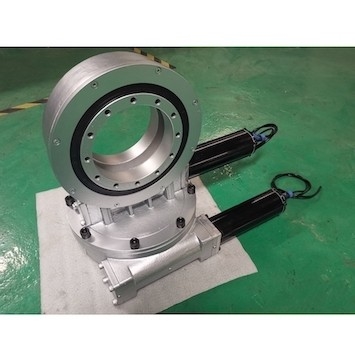

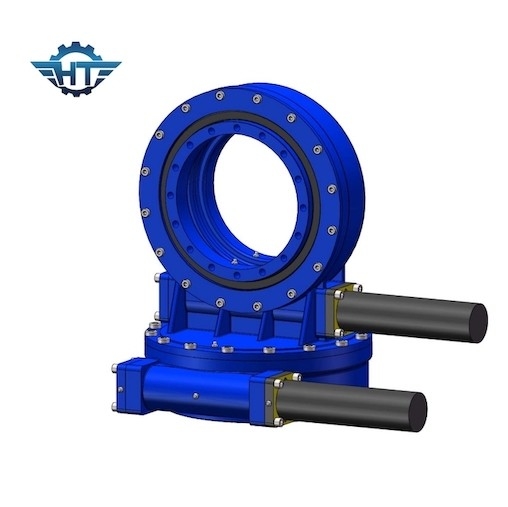

이원축 태양추적 시스템을 위한 SDE7 이원축 웜 기어 다수 드라이브 트렌스미션
드라이브 기술을 비트는 이원축
동시에 2개의 축 드라이브로 설계하는 이중 축 슬루잉 드라이브. 그것은 SE 시리즈 슬루잉 드라이브라기 보다는 이 접촉과 두배 출력 토크인 것입니다.이 제품은 오랜 역사를 가집니다, 프로세스 기술이 지금 매우 성숙했습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 |
705 킬로그램 |
애플리케이션
넓은 범위에 걸쳐서 안정적이고 고정밀 전송을 가능하게 하면서, 우리의 이중 축 슬루잉 유닛은 두 독립적으로 헤어진 감원의 주위를 회전함으로써 토크를 만들어냅니다. 적용은 태양 추적자들, 일광 반사 장치, 집중된 광기전 (CPV)와 위성과 라디오 안테나를 포함합니다.
패키징
속포장 : 앤티-러스트 플라스틱 박막 ; 진공 플라스틱 백.
외부포장 : 단단한 통 ; 나무 상자 ; 목제 팔레트.
운송 용어 : 속달로 보내 주세요 ; 비행기로 보내주세요 ; 육로로 ; 선편으로 발송해 주세요.
샘플을 위해, 다수 드라이브가 소형과 함께 있지만 고중량이 짓누르기 때문에, 급행이 비용 효율적 방법을 수송하는 동안 그것이 해로로 효과적 배송을 소비케 하지 않습니다, 우리의 로기스티틱 직원들은 TNT, DHL, UPS, 페덱스에게 대부분의 비용 효율적인 방법을 찾기 위해 명시된 가격과 비교하도록 요청할 것입니다.
미래에 대량 주문에서 면, 우리는 해로로 선박을 권고합니다.
