제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SE21" |
|---|---|---|---|
| 기어 비율: | 125:1 | 정격 출력 회전력: | 16 크킨텀 |
| 토크를 기울이기: | 205 크킨텀 | 효율: | 40% |
| 색: | RAL 9006 | 시일 타입: | FB 타입인 NBR+PVC |
| 강조하다: | NBR PVC 밀봉은 슬유잉 드라이브를 에워쌌습니다,태양 트래킹 시스템 21 인치 동안 슬유잉 드라이브,21 인치 웜 기어 선회 링 |
||

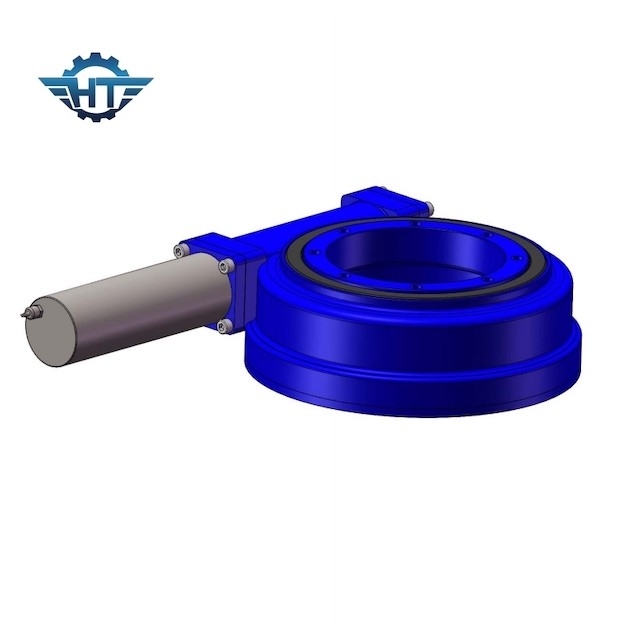

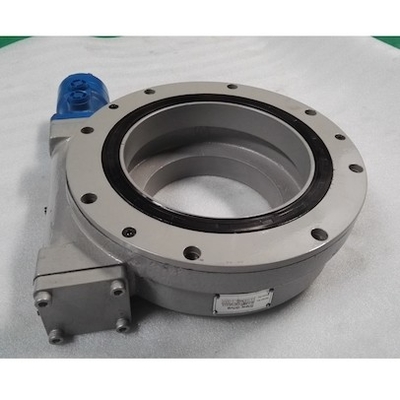

링 드라이브, 자동화 로봇을 위한 21 인치 빅에 크기를 비트는 둘러싸인 웜 기어
링 드라이브 기술을 비트는 둘러싸인 웜 기어
링 드라이브를 비트는 둘러싸인 웜르 기어는 스태커형 축 비스듬한 기어 장치 보다 더 소형인 큰 전송율을 얻을 수 있습니다. 선접촉을 위해 두개 휠 메싱 톱니 표면과 함께, 그것의 베어링 캐패시티는 스태커형 축 비스듬한 기어 장치 보다 휠씬 더 높습니다. 웜 드라이브는 나선형 전송에 상당합니다, 그것이 다중 이 메싱 전송이고 따라서 전송이 매끄러운, 저소음입니다. 그리고 그것은 셀프-로킹, 웜의 안내각이 치합 이 사이에 동등한 마찰 각도 이하일 때, 메커니즘은 자기 로킹의 특징을 가지고 있습니다 ; 그것은 반대 자기 로킹을 실현할 수 있습니다, 말하자면 그것은 웜 휠을 운전하기 위한 웜 일 말하자면 뿐입니다. 이 조수석으로, 중장비에서 사용된 웜 메커니즘은 안전 보호 역할을 할 수 있습니다.
SE21 기술적인 매개 변수
원산지 : 치안스, 중국 (본토)
브랜드명 : 행투오
정적 굴대 평가 : 1600 나트
정적 광선 평가 : 640 나트
동적 굴대 평가 : 385 나트
동적 광선 평가 : 335 나트
조건을 붙이세요 : 새롭습니다
출력 토크 : 16 크킨텀
기어 비율 : 125:1
순간 토크를 기울이는 것 : 205 KN.m
홀딩 토크 :105 KN.m
모터 : 125CC,160CC,200CC 수력 원동기
제공된 애프터 서비스 : 해외로 기계류를 서비스할 수 있는 엔지니어들
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
애플리케이션
행투오 슬유잉 드라이브와 선회 베어링 / 벨소리는 자동차 기중기, 근해 카르네, 굴삭기와 같은 건설 장비와 자동화 로봇공학 시스템을 위해 사용될 수 있습니다.
