제품 상세 정보:
|
| 모델 번호: | SE14 | 홀딩 토크: | 54200 Nm |
|---|---|---|---|
| 토크를 기울이기: | 68000 Nm | 출력 토크: | 6550 Nm |
| 정적 축상의 부하: | 680 나트 | 정적 근본적 로드: | 230 나트 |
| 원료: | 50Mn, 42CrMo | 중량: | 63kg |
| 강조하다: | 63개 킬로그램 둘러싸인 슬루잉 드라이브,기계공학과는 슬유잉 드라이브를 에워쌌습니다,63개 킬로그램 웜 기어 다수 드라이브 |
||

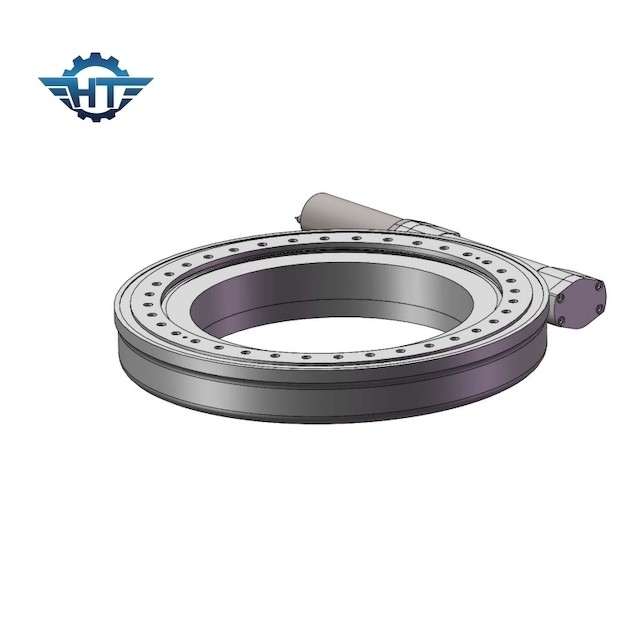

개방 영역 태양 추적자들을 위한 밀폐 함체와 웜 기어 수력 다수 기어박스
수력 다수 기어박스 기술
주거 차별 금지 정책이 일환에게 좋은 IP 평가를 주는데 실패하는 동안 표준 다수 드라이브는 주거 차별 금지 정책으로 설비됩니다. 행투오의 슬유잉 드라이브는 슬루잉이 IP66 진입 보호를 운전한다고 규정하는 밀폐 함체와 함께 있습니다. 그것은 슬유잉 드라이브가 가옥한 환경에서 작용될 수 있을 수 있도록 도와 줍니다. 우리의 슬유잉 드라이브는 자동 잠김 모래시계 워엄 축의 특징을 가지고 있습니다. 일단 전원 입력이 중립적이어 되돌아 가면, 워엄 축은 어떠한 외부 정지 장치도 요구하지 않고 위치 안으로 부하를 잠글 것입니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
애플리케이션
슬유잉 드라이브는 기계공학과, 굴삭기, 안테나 시스템, 의학 장비 산업, 군이, 해양 기기 기술, 철도 차량에서 항구 크레인, 선박 데크 크레인, 트럭 크레인과 공사 크레인에서 사용된 중요한 구조적이고 연결 소자로서 사용될 수 있습니다. 텔레스코페스, 터널 보링 머신, 트레일러, 풍력 발전용 터빈, 태양력과 항공과 항공 우주.
