제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | 9 인치 |
|---|---|---|---|
| 기어 비율: | 61:1 | 효율: | 40% |
| 정확성: | ≤ 0.15 급 | 웜기어 드라이버: | 24VDC |
| 색: | 요청된 것으로 | 애플리케이션: | 산업적 작은 크레인 |
| 강조하다: | 산업용 크레인 선회 링 드라이브,42CrMo 선회 링 드라이브,42CrMo 작은 슬유잉 드라이브 |
||

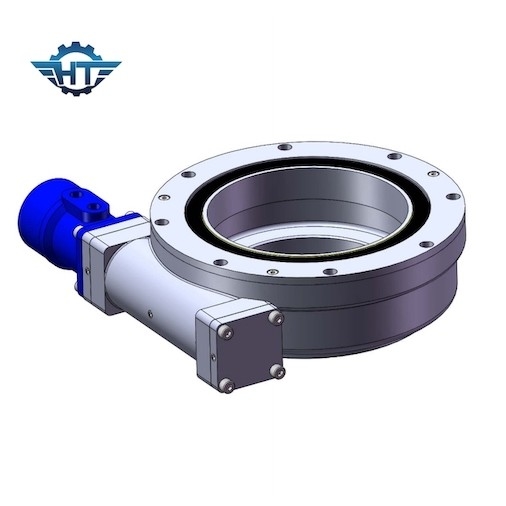

IP66은 산업적 작은 크레인을 요구하는 슬유잉 링 드라이브를 수용하는 것 에워쌌습니다
웜 기어 다수 드라이브 기술
행투오의 웜 기어 슬루잉 드라이브는 주택, 선회 장치, 봉투 웜, 봉합과 다른 예비품으로 구성됩니다. 우리는 또한 12/24V 전자 모터, 스텝 모터, 서보 모터와 수력 원동기와 일치할 수 있으며, 그것이 시계 바늘 방향뿐 아니라 시계 반대 방향 방향회전을 이동할 수 있습니다.
우리의 제품은 우리 자신의 공장의 엄격한 품질 관리 시스템 하에 마니패트우레드. 우리의 회사는 ISO9001 품질 시스템을 통과하고 유럽 국가에서 세관을 위해 필요한 CE 인증을 얻었습니다.
장점
모듈입니다
슬유잉 드라이브의 고집적화 때문에, 사용자는 이로써 매우 노동 생산성을 향상시키면서, 어느 정도까지 생성물 생산의 초기의 또한 제조 프로세스를 감소시키는 1까지 슬유잉 장치를 구성하는 각각 부속물을 구입하고 처리할 필요가 없습니다.
안전성
웜 기어와 웜 드라이브는 반대 자기 로킹의 특성을 가지며, 그것이 반대 자기 로킹을 실현할 수 있습니다 즉, 단지 웜 기어가 웜에 의해 가동될 수 있지만, 그러나 웜이 웜 기어에 의해 가동될 수 없습니다. 이 기능은 넓게 상승, 가공 작업과 타장비에서 사용된 슬유잉 드라이브 장치를 만듭니다. 주 엔진의 기술 컨텐츠를 향상시키는 동안, 그것은 또한 매우 주 엔진의 작동 안정성과 안전 요인을 향상시킵니다.
단순화된 메인프레임 디자인
전통적 기어장치 전송과 비교해서, 웜기어 전동 장치는 상대적으로 큰 감소율을 획득할 수 있습니다. 몇몇의 경우에, 이로써 고객들을 위한 조달 비용을 줄이고 매우 주 엔진의 실패 율을 내리면서, 환원제 부품은 주 엔진을 위해 빠질 수 있습니다. .
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |

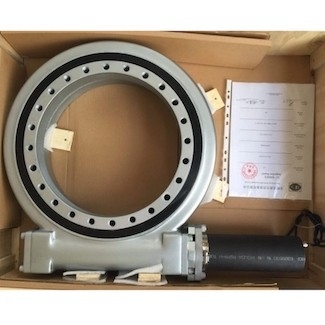

패키징하고 운반하기
속포장 : 앤티-러스트 플라스틱 박막 ; 진공 플라스틱 백.
외부포장 : 단단한 통 ; 나무 상자 ; 목제 팔레트.
운송 용어 : 속달로 보내 주세요 ; 비행기로 보내주세요 ; 육로로 ; 선편으로 발송해 주세요.
샘플을 위해, 다수 드라이브가 소형과 함께 있지만 고중량이 짓누르기 때문에, 급행이 비용 효율적 방법을 수송하는 동안 그것이 해로로 효과적 배송을 소비케 하지 않습니다, 우리의 로기스티틱 직원들은 TNT, DHL, UPS, 페덱스에게 대부분의 비용 효율적인 방법을 찾기 위해 명시된 가격과 비교하도록 요청할 것입니다.
미래에 대량 주문에서 면, 우리는 해로로 선박을 권고합니다.
담당자: Mr. Tommy Zhang
전화 번호: +86-18961639799
