제품 상세 정보:
|
| 타입: | 기어를 비트는 둘러싸인 집 | 특징: | 자동 잠김 |
|---|---|---|---|
| 애플리케이션: | 브라켓 태양 추적자들을 탑재하는 PV | 모터: | 스텝 모터 |
| 색: | 요청된 것으로 | 효율: | 40% |
| IP은 등급입니다: | IP66 | 비율: | 61:1 |
| 강조하다: | 84*84 튜브는 슬유잉 드라이브를 에워쌌습니다,드라이브를 비트는 PV 웜 기어,PV 슬유잉 구동 모터 |
||

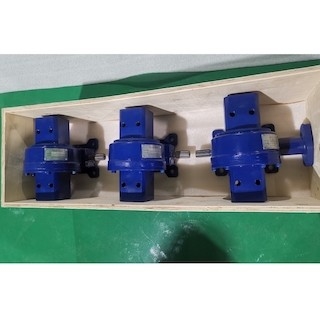

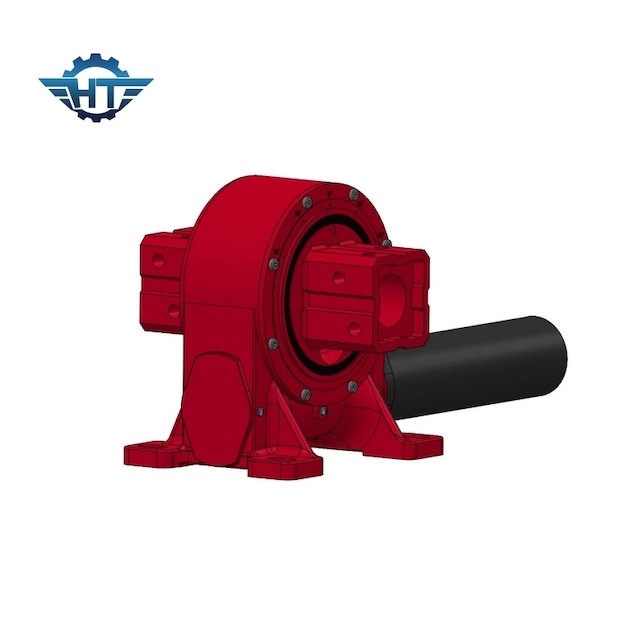

브라켓 태양 추적자들을 탑재하여 PV를 위한 기어를 비트는 VE9 84*84 튜브 관경 웜 기어
슬유잉 드라이브 기술
트랙킹 시스템 디자인에서 메인 바디 스퀘어 튜브에 대한 증가하는 수요를 만족시키기 위해, 우리의 수직 슬루잉 드라이브는 다른 고객들이 가장 큰 다양한 적용에서 일자리의 일부를 할 수 있도록 도와 주는 다양한 케케묵은 튜브 관경에 이용할 수 있습니다. 많은 기계 가공 프로세스의 이미 일체형 부품이 태양 추적시스템 위의 요동암 회전에서 크레인과 풍력 발전용 터빈과 슬유잉 드라이브까지 있습니다.
특히 수직 디자인은 가장 큰 행투오 슬유잉 드라이브의 하이라이트입니다. 수직 설계는 주로 태양 추적시스템에 대해 사용됩니다. 새로운 웜 기어 조립체는 단일 축 태양추적 시스템 브라켓의 복합 구조를 단순화하고, 시스템 전체의 비용을 줄입니다. 수직 디자인은 태양열 추적자 시장에서 더 경쟁적인 역할을 합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
슬유잉 구동 어플리케이션
단일 축 슬루잉 드라이브를 위한 가장 공통 슬유잉 구동 어플리케이션은 단일 축 추적시스템, 이중 축 추적시스템을 포함하는, 태양 추적자들이고 단일 축 시스템이 평평한 단일 축 시스템과 경사진 단일 축 시스템과 경사진 단일 축 시스템을 포함합니다. 광열효과 일광 반사 장치, 프레넬, 홈통 광열효과 (CSP)와 집중된 광기전 (CPV)와 같은 광열효과 시스템의 적용이 또한 있습니다. 게다가 또한 드라이브를 비트는 것 다른 전통 공업, 위성 또는 레이더 안테나에서 중요한 역할을 한다고, 다른 애플리케이션은 소수인 것 명명하기 위해, 자동차 승강기, 로봇 암 포지셔너와 무대 설비를 포함합니다.
