제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE9 |
|---|---|---|---|
| 기어 비율: | 61:1 | 정격 출력 회전력: | 6100 Nm |
| 홀딩 토크: | 36000 Nm | 토크를 기울이기: | 16300 Nm |
| 상표: | 맞춤화되는 중성, OEM | 표준 색: | RAL 9006 |
| 강조하다: | 수직 다수 벨소리는 9를 운전합니다 ",110개 튜브 다수 링 드라이브,수직 선회 베어링은 9를 운전합니다 " |
||

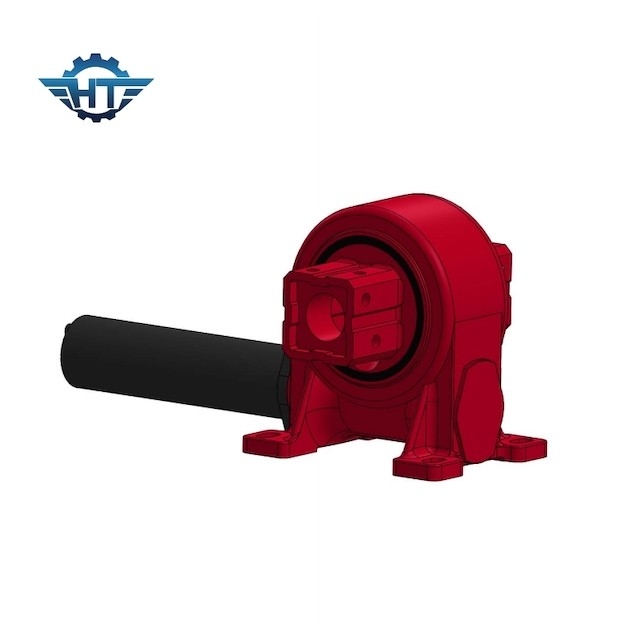

비틀리는 수직 9 인치는 단일축 트래킹 시스템을 위한 관 110 사이즈로 구동합니다
드라이브 기술을 비트는 웜 기어
VE9 단일 축 슬루잉 드라이브는 한 주축의 주위를 회전할 수 있고, 있습니다 다른 명목상 토크와 보유와 경사 모멘트의. 우리는 고객들의 요구조건을 기반으로 양쪽 표준식과 주문 제작된 형태를 제공할 수 있습니다. 그것은 설치하기 위한 가장 쉬운 것과 가장 일반적으로 사용된 것 입니다. VE7 슬루잉 드라이브는 1 고성능인 유닛으로 수직 장착과 완전 봉합 드라이브를 제공합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
제품 우위
1. 높은 백홀딩 토크
2. 태양 추적시스템의 안정성을 개선하도록 셀프-로킹
2. 단단한 스톱 내부
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증하고 반발을 최소화합니다
