제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 셀프 록크: | 예 |
|---|---|---|---|
| 토크를 기울이기: | 54.4kNm | 홀딩 토크: | 40.5kNm |
| 애플리케이션: | 크레인 | 설치 위치: | 태양 트래킹 시스템 |
| 패키징: | 합판 | 모터: | 교류 전동기 |
| 강조하다: | IP66 SE12 웜 기어 다수 드라이브,다수 드라이브 트렌스미션 저속도 50Mn,IP66 SE12 태양 추적자 다수 드라이브 |
||

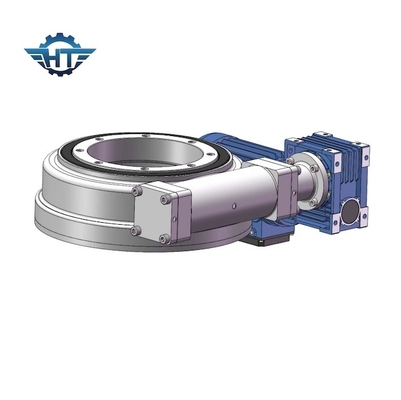

태양 전지판 추적자들을 위한 고정밀도와 저속도와 IP66 SE12 다수 드라이브 트렌스미션
슬유잉 드라이브를 잠근 IP66 본인
슬유잉 드라이브 (비트는 환원제는) 우리가 종종 선회 베어링과 웜의 조합을 부르는 것입니다. 그것은 보통 웜, 선회 베어링, 주택, 모터와 다른 부품으로 구성되는 제품의 신형입니다. 핵심 구성 요소가 선회 베어링을 채택하기 때문에, 그것은 동시에 축방향 힘, 반경 방향 하중과 모멘트 전복을 지닐 수 있습니다. 전통적 회전식 상품과 비교해서, 회전 구동기 (회전식 환원제)은 단순한 설치의 특성과 손쉬운 유지보수와 대부분은 설치 공간을 저장하는 것 가집니다. 이 제품은 넓게 중작업 낮은 적재함 트럭, 컨테이너 크레인, 트럭 설치 크레인, 공기 워크 차량과 태양 순찰을 위한 태양열 발전 시스템과 같은 건설 기계와 새로운 에너지 장에서 사용될 수 있습니다.
장점
선회 베어링 제조사는 그것이 다음과 같은 명백한 장점을 가진다고 설명했습니다 :
핵심 구성 요소가 선회 베어링을 채택하기 때문에 슬유잉 드라이브는 동시에 축방향 힘, 반경 방향 하중과 전복 모멘트를 지닐 수 있습니다. 회전 구동기 쌍은 설치하도록 쉽고 유지하도록 쉽고, 대부분은 설치 공간을 저장합니다.
구조적으로, 회전 구동기의 메싱 톱니 표면은 매우 베어링 캐패시티를 향상시키는 선접촉에 있습니다. 전송은 매끄럽고 소음이 작습니다.
응용에서, 회전식 드라이브 장치의 고집적화는 합니다 그것 불필요하 사용자가 하나씩 차례로 로터리 장치의 각각 부품을 구입하고 처리하고 어느 정도까지, 또한 이로써 매우 노동 생산성을 향상시키면서, 그것이 생성물 생산의 초기의 제조 프로세스를 감소시킵니다.
웜 기어와 웜 드라이브는 반대 자기 로킹의 특성을 가지며, 그것이 반대 자기 로킹을 실현할 수 있습니다 즉, 단지 웜 기어가 웜에 의해 가동될 수 있지만, 그러나 웜이 웜 기어에 의해 가동될 수 없습니다. 그것의 중장비에서 사용된 셀프-로킹 웜 메커니즘과 같이, 그것의 반대 자기 로킹은 안전 보호에서 역할을 할 수 있습니다. 이 기능은 넓게 상승, 가공 작업과 타장비에서 사용된 슬유잉 드라이브 장치를 만듭니다. 주 엔진의 기술 컨텐츠를 향상시키는 동안, 그것은 또한 매우 주 엔진의 작동 안정성과 안전 요인을 향상시킵니다. 그것은 기계적인 장비의 안전한 구성 출원의 중요한 실시예입니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
슬루잉 링 베어링은 애플리케이션의 넓은 범위에 대해 사용될 수 있습니다. 배치의 지역은 안테나에, 굴삭기와 크레인, 노천 채굴과 풍력 발전용 터빈에 이릅니다. 다른 응용분야는 공학과 태양추적 시스템을 포함합니다.
