제품 상세 정보:
|
| 모델: | 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 효율: | 40% | 타입: | 수평 계열 |
| 애플리케이션: | 태양 추적자들 | OEM 서비스: | 이용 가능합니다 |
| 원래 장소: | 창주, 중국 | 드라이버: | 스텝 모터 |
| 강조하다: | 태양 슬유잉 드라이브를 추적하는 태양,태양 슬유잉 드라이브 수평선상 24V,수평식 24V 태양 추적자 드라이브 |
||

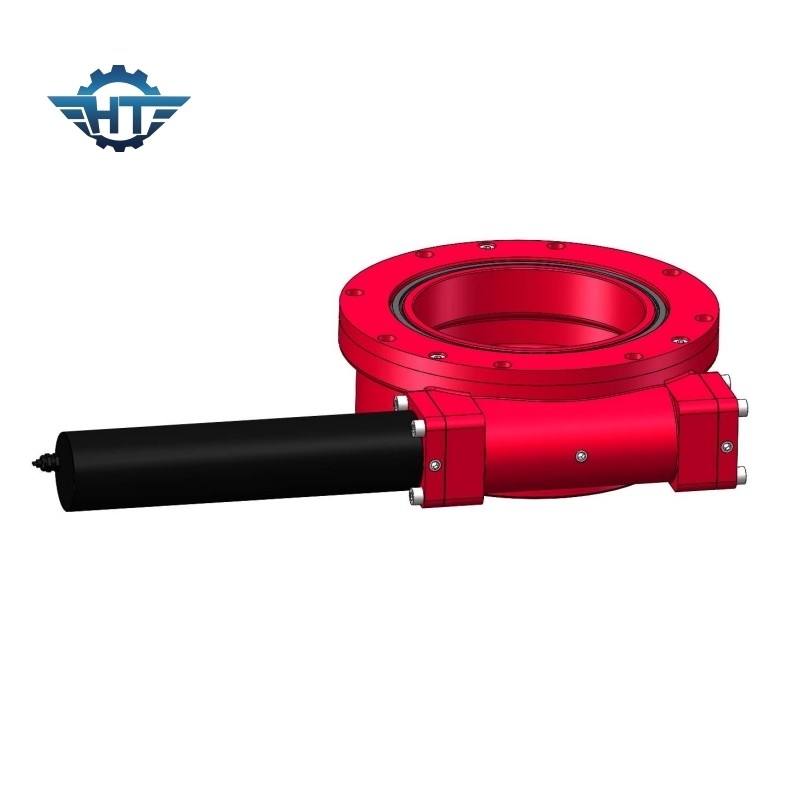

24V 스텝 모터와 플랫트랙킹 태양 태양 슬유잉 드라이브와 태양 추적자들을 위한 부호기
트랙킹 태양 태양 슬유잉 드라이브
슬유잉 드라이브를 추적하는 태양은 주로 대규모 동력화차의 건설을 위해 개발되고 설계된 비용 효율적 제품인 비스듬한 단일 축 추적시스템을 바꾸는 것에 핵심적인 부분이고, 넓게 중앙이고 저위도 지방에서 사용됩니다.
시스템 단지 필요만 전체 배열이 자동적으로 일련의 슬유잉 드라이브와 제어기를 이용하여 추적될 수 있습니다. 유일한 연결 구조와 유지보수가 필요없는 슬유잉 드라이브는 믿을 만하고 믿을 만한 시스템 안정성로 만들 수 있습니다, 낮은 실패가 년간 최저치를 유지비용라고 평가합니다. 전통적 고정 설치 브라켓과 비교해서, 그것은 대규모 발전 시스템인 약 30%까지 연간 발생 전력량을 증가시킬 수 있습니다.
우주정거장 건설에 이상적입니다.
키특성
1. 제한 없는 회전 각도와 범위
2. 고전력과 가능한 토크의 최효율 전송을 제공하세요
3. 완전히 둘러싸이고 실링된 하우징은 가옥한 환경에 견디고, 안전성을 향상시킵니다
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
평평한 비스듬한 단일
한 개이거나 경향으로 평평하게 단축인 평평한 사선은 위에서 말한 2가지 방식의 조합의 제품입니다. 실제로, 평평한 경사진 단일은 평평한 단일축의 범주에 속하여야 하고, 그것의 회전 축이 수평선상이고, 그의 전체 추적시스템이 평평한 단일축 시스템을 따를 수 있습니다. 차이점은 그것의 회전축 위의 각각 성분이 남쪽으로 어떤 경향을 가지고 있다는 것입니다.
경사진 단일축 :
경사진 단축인 것 남쪽으로 어떤 경향을 가지고 있고 따라서 이 상황이 평평한 단축인 것 보다 더 낫습니다. 그러나 또한 단축인 사선은 그것의 개별 제한을 갖. 남쪽으로 경향 때문에, 경사진 단축 지지는 더 높게 되고 더 높게 회전 축이 성장한 것처럼, 그리고 후지주가 너무 높게 될 수 없기 때문에 북부 위의 지상으로부터, 경사진 단축인 것의 회전 축이 제한됩니다. 그것은 단일이 샤프트로 미는 한 긴 샤프트로 만들어질 수 없지만, 비용을 증가시키는 1의 독립적인 것일 수 있을 뿐이고, 물론, 바닥 면적을 증가시킵니다.
평평한 단일축
평평한 단축 추적 브라켓은 동서 방향에서 태양의 궤적을 추적함으로써 의미 심장하게 발전 증가할 수 있지만, 그러나 또한 단축인 플랫이 그것의 단점을 가지고 있습니다. 평평한 단축 지지가 남쪽으로 어떤 경향도 가지고 있지 않기 때문에, 고위도 지방에 특히 명백한 그것의 방사능 수신 능력은 태양 고도 각도가 낮을 때 가난합니다. 특히 겨울에, 감소가 있었고 발전이 심지어 고정 장착대의 그것 보다 낮습니다.
