제품 상세 정보:
|
| 타입: | 9 " 다수 드라이브 | 기어 비율: | 61:1 |
|---|---|---|---|
| 애플리케이션: | 태양추적 시스템 | 모터: | 홀과 24VDC |
| 설치 방법: | 수직은 증가했습니다 | 재료: | 42Crmo |
| 중량: | 60 Kg | 보증: | 10년 |
| 강조하다: | 다수 링 드라이브를 잠근 VE9 본인,드라이브를 비트는 24V 자동차 웜 기어,24V 자동차 수직 슬루잉 드라이브 |
||

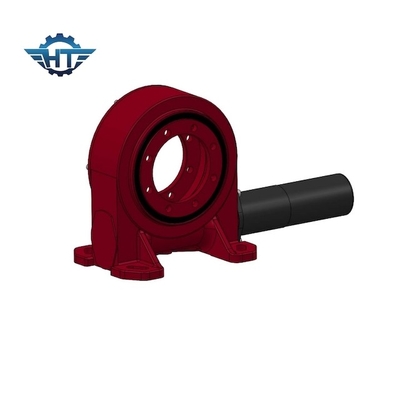

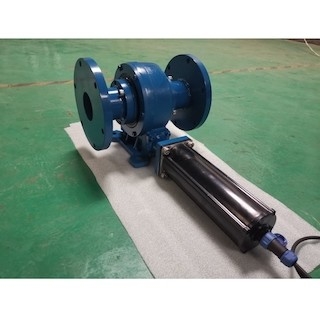

비틀리는 웜 기어를 잠근 VE9 본인은 태양계를 위한 홀 센서와 24VDC 모터로 구동합니다
드라이브를 비트는 웜 기어
안정과 신뢰성의 건강한 실적으로 강한 출력 토크와 경사 모멘트 토크를 로딩할 수 있는 더 높은 내마모성. 웜 기어 슬루잉 드라이브는 또한 더 높은 트랙킹 정확한 분야가 가능합니다.
우리의 슬유잉 드라이브는 웜 기어 자기 로킹 특성 때문에 반대 자기 로킹으로 특징을 이루었습니다. 이 조수석은 매우 작동의 안정을 강화하고 안전 요인을 향상시킵니다. 전통적 슬루잉 제품과 비교하여, 웜 기어 슬루잉 드라이브는 설치하도록 쉽고 유지하도록 쉽고 그것의 콤팩트 디자인이 상당한 설치 공간을 저장합니다.
기술적인 매개 변수
| VE 모델 성능 파라미터 | |||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (N.m) | 틸팅 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 정확성 (') | 자기 로킹 | (Kg에) 짓누르세요 |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | ≤0.1 | 예 | 12 킬로그램 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | ≤0.1 | 예 | 18 킬로그램 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | ≤0.1 | 예 | 32 킬로그램 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | ≤0.1 | 예 | 28 킬로그램 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | ≤0.1 | 예 | 52 킬로그램 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | ≤0.1 | 예 | 65 킬로그램 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | ≤0.1 | 예 | 88 킬로그램 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | ≤0.1 | 예 | 135 킬로그램 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | ≤0.1 | 예 | 192 킬로그램 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | ≤0.1 | 예 | 251 킬로그램 |
장점
1. 인벨럽핑 웜 기어 조립체를 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 더 큰 다중 이 접촉을 사용하기 위한 로드를 운전하세요
4. 더 잘 정적 셀프-로킹 기능
