제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 듀티 싸이클: | 30년 |
| 타입: | 이원축 | 표준 색: | RAL9006 |
| 장착 볼트: | 6*M10 | HS는 코드화됩니다: | 84834090 |
| 강조하다: | 드라이브를 비트는 SDE7 이원축,드라이브 트렌스미션을 비트는 12V 행성 모터,SDE7 웜 기어 다수 드라이브 |
||

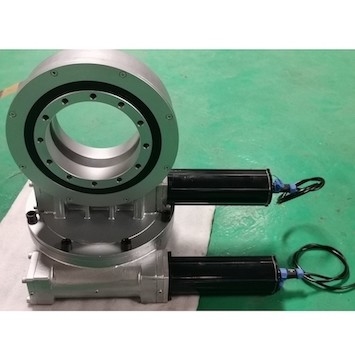

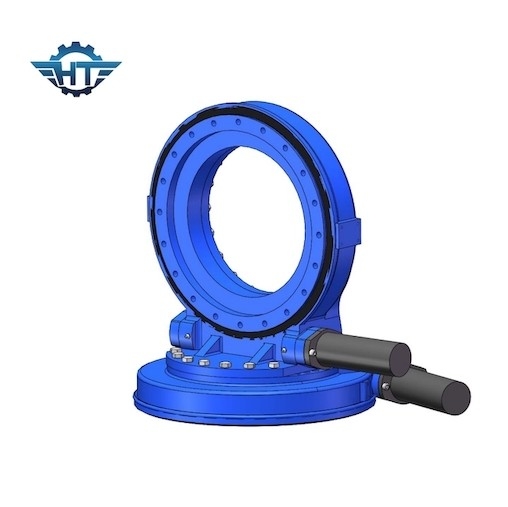

태양 추적자를 위한 12V 행성 모터와 드라이브 트렌스미션을 비트는 SDE7 이원축
드라이브 기술을 비트는 이원축
2 공통 구동기와 이중 축 추적자들을 위한 제어 아키텍처가 있습니다 : 분포된 드라이브와 연결된 드라이브. 설계에 상관없이, 슬유잉 드라이브는 확실히 제어 유닛의 중앙 구성 요소입니다. 슬유잉 드라이브의 정밀과 강성은 밀접하게 시스템의 안전한 운영과 관련됩니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
전동 변속 장치 모터 매개변수
| 모터 데이터 | 행성 자료 | ||
| 정격 전압 | 24VDC | 비율 | 398:1 |
| 정격 전류 | 1.3A | 출력 토크 | 43Nm |
| 정격 속도 | 800Rpm | 출력 속도 | 2Rpm |
| 보호된 수준 | IP55/65/66 | 소음 | <60db> |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
