제품 상세 정보:
|
| 모델: | 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 애플리케이션: | 조정 가능한 장착대 브라켓 | 원래 장소: | 창주, 중국 |
| 드라이버: | 홀 센서는 모터에 기어를 넣습니다 | 설치: | 수직 |
| 색: | 요청된 것으로 | 반발: | 0.15' |
| 강조하다: | 다수 링 드라이브를 잠근 반대 본인,홀 센서 웜 기어 선회 링,반대 자동 잠김 웜 다수 드라이브 |
||

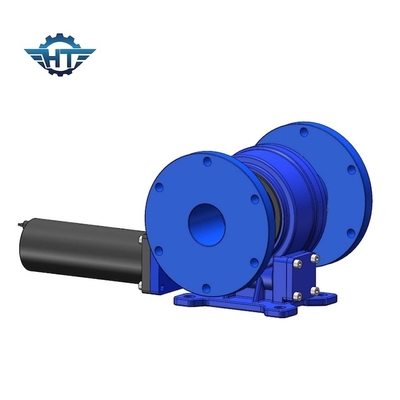

조정 가능한 장착대 브라켓을 위한 웜 기어 선회 링을 잠근 9 인치 반대 본인
벨소리 기술을 비트는 자동 잠김 웜 기어
회전식 웜 기어 드라이브의 판별적 속성은 정적 자기 로킹과 동적 자기 로킹 사이에 특징입니다. 벤처기업 효율 ηA ≤ 0.5, 정적 자기 로킹이 존재할 때. 이 시각에, 선회 베어링을 회전시킴으로써 웜을 운전하는 것은 불가능합니다. 때때로, 이 셀프 록크는 외부 진동과 같은 약간의 외부의 힘에 의해 무효가 될 수 있습니다. 이 시각에, 웜은 회전식 선회 베어링에 의해 가동될 수 있습니다. 때 톱니 표면의 접촉 응력과 마찰에 의존함으로써 달성될 수 있는 동적 자기 로킹 (그것은 즉, 움직임 동안 자동 잠금입니다) 얻을 수 있는 작동 기계 효율 η ≤ 0.5, 나사각 γm=2.5' ~4'.
많은 구동 시스템에, 자기 로킹은 매우 중요합니다. 일반적으로, 추가적 브레이크 또는 블록을 사용하는 것 가장 일반적인 방법입니다. 셀프 로킹 기어는 완전히 브레이크의 역할을 대체할 수 없습니다. 회전식 웜 기어 드라이브는 정적 자기 로킹입니다. 지진과 같은 약간의 특별한 경우에, 자기 로킹은 거기가 역회전을 하는 추세가 있을 때 여전히 효과적입니다. 우리의 슬유잉 드라이브는 웜 기어 자기 로킹 특성 때문에 반대 자기 로킹의 특징을 가지고 있습니다. 이 조수석은 매우 호스트 작동과 안전 요인의 안정을 강화합니다. 전통적 변동 상품과 비교하여, 슬유잉 드라이브 트렌스미션은 설치하도록 쉽고 유지하도록 쉽고, 상당한 설치 공간을 저장합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 선회 링을 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 더 큰 다중 치아 접촉을 사용하기 위한 로드를 운전하세요
4. 더 잘 정적 셀프-로킹 기능
