제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo, QT | 모델: | SDE 7 |
|---|---|---|---|
| 기어 비율: | 57:1 | 출력 토크: | 0.8kNm |
| 홀딩 토크: | 6kNm | 토크를 기울이기: | 9.2kNm |
| 효율: | 40% | 색: | RAL 기반 |
| 강조하다: | slewing ring drive,worm drive motor |
||

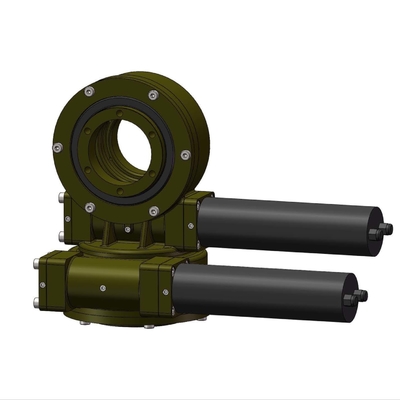

위성 안테나와 CSP를 추적하는 이원축을 위한 주문 제작된 SDE 다수 드라이브 트렌스미션
다수 드라이브 트렌스미션 기술
약간의 완료된 예비품과 웜을 싸면서, 행투오의 슬유잉 드라이브는 주택, 선회 베어링, 봉합으로 구성됩니다. 우리는 또한 슬유잉 드라이브를 위해 사용된 전자 모터와 수력 원동기를 생산할 수 있으며, 그것이 시계 바늘 방향과 시계 반대 방향 방향회전을 위한 이동 할 수있.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
장점
1. 선회 링을 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 더 큰 다중 치아 접촉을 사용하기 위한 로드를 운전하세요
4. 더 잘 정적 셀프-로킹 기능
애플리케이션
행투오의 이중 축 슬루잉 장치는 이로써 다양한 안정적 고정밀 전송을 달성하면서, 토크를 발생시키기 위해 2개의 독립적이고 분리 축의 주위를 회전할 수 있습니다. 적용은 태양 추적자들, 일광 반사 장치, 집중된 광기전 (CPV)와 위성과 라디오 안테나를 포함합니다.
