제품 상세 정보:
|
| 모델: | 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 효율: | 40% | 모터: | 전동기 |
| 타입: | 수직은 증가했습니다 | 애플리케이션: | 평평한 단일축 트래킹 시스템 |
| 프레치슨: | 0.15 급 | OEM 서비스: | 이용 가능합니다 |
| 강조하다: | 드라이브를 비트는 OEM 단일축,전동기 수직 슬유잉 드라이브,OEM 자동차이 슬유잉 드라이브 |
||

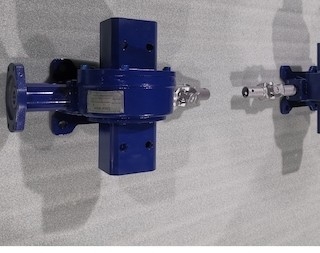

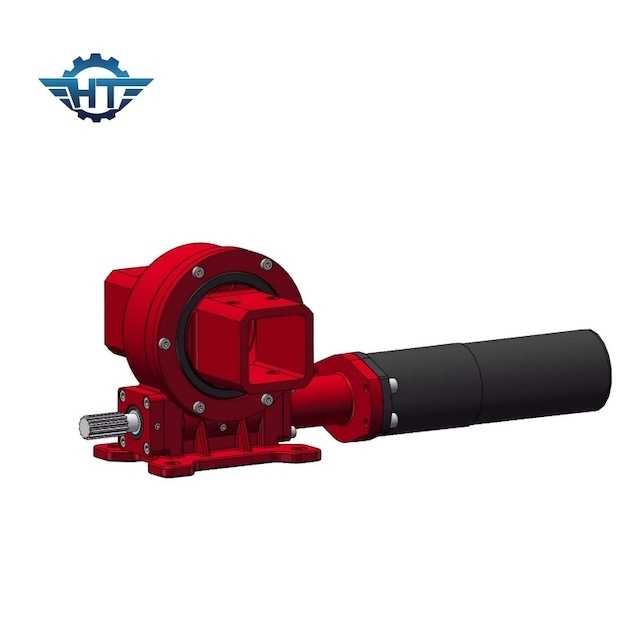

VE9 수직은 개방 영역 평평한 단일축 트래킹 시스템을 요구하는 드라이브를 비틀어 증가했습니다
둘러싸인 슬유잉 드라이브 기술
둘러싸인 슬유잉 드라이브는 다른 정확도에 의해 나눠질 수 있습니다 : 정상적 반발 종류, 작은 반발 종류. 그것은 또한 실장 방식에 의해 나눠질 수 있습니다 : 수직형, 이원축 타입. 슬유잉 드라이브는 강한 경사 모멘트와 정적 자기 로킹 기능과 자동 잠김 웜 기어를 기반으로 합니다. 다중 치아 접촉은 높은 로드를 운전해서 특별히 설계됩니다.
| 모형을 만드세요 : | VE9 | 원산지 | 창주, 중국 |
| 브랜드 | HANGTUO | 타입 | 둘러싸입니다 |
| 재료 | 42CrMo,50Mn | 출력 토크 | 2250 N.m |
| 순간 토크를 기울이기 | 16 KN.m | 홀딩 토크 | 80 KN.m |
| 정적 굴대 평가 | 60 나트 | 정적 광선 평가 | 130 나트 |
| 동적 굴대 평가 | 30 나트 | 동적 광선 평가 | 65 나트 |
| 기어 비율 | 61:1 | 효율 | 40% |
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
이원축 추적
2 감원이 동시에 이동하면서, 이중 축 추적은 두개의 수평선상 슬유잉 드라이브에 의해서 얻어질 수 있거나 슬유잉 한 verticalhorizontal이 추적이 태양열 발전의 효율을 향상시키는다는 것을 태양 전지판이 항상 태양의 레이와 직각이고 따라서 이중 축 보증할 수 있는 추적을 달성하지 않을 수 없습니다. 그것은 35%-45%까지 증가될 수 있습니다.
