제품 상세 정보:
|
| 슬유잉 드라이브 형식: | 반대 반발 웜 기어 | 웜 물질: | 42CrMo/50Mn |
|---|---|---|---|
| 애플리케이션: | PV 판 단일축 태양 추적자들 | 사이즈: | 25 인치에 대한 3 인치 |
| 현장 수명: | 30년 | 색: | 고객은 요구했습니다 |
| 모터: | 24V/12V/48VDC | 유지: | 자유롭게 하세요 |
| 강조하다: | VE5는 두배로 태양 다수 드라이브를 쌌습니다,48V 42CrMo 태양 다수 드라이브,48V 42CrMo 웜 기어 다수 드라이브 |
||

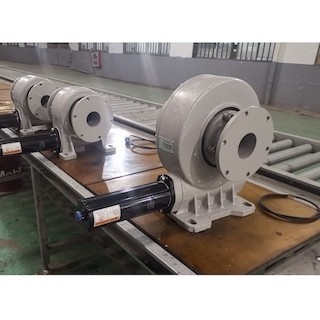

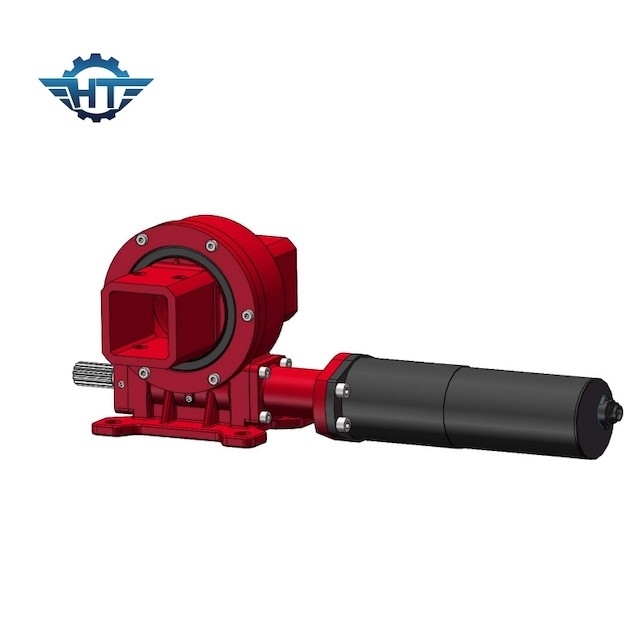

VE5는 PV 판 단일축 태양 추적자들을 요구하는 드라이브를 비트는 웜 기어를 두배로 쌌습니다
전기 다수 드라이브 기술을 싸기
인벨럽핑 전기 슬루잉 드라이브는 주로 광기전성 동력화차 트래킹에서 설계되고 사용됩니다. 수평선상 단일 축 추적시스템, 큰 연동제 추적시스템, 비스듬한 단일 축 연동제 추적시스템, 비스듬한 단일 축 추적시스템과 이중 축 추적시스템과 같이.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
1. 평평한 단일축 연계
30 도 이하 남위와 12 도보다 적은 지면 경사에 적합합니다.
2. 비스듬한 단일축 연계
고위도 지방으로 매체에 적합하게, 지상은 대략 평평할 필요가 있습니다.
3. 비스듬한 단일 축 유닛
고위도 지방으로 매체에 적합합니다.
4. 이원축 태양추적 시스템
이원축 추적
태양 전지판이 항상 태양의 레이와 직각이라는 것을 2개의 회전축이 동시에 이동하면서, 이중 축 추적이 보증할 수 있어서 이중 축 추적은 태양열 발전의 효율을 향상시킵니다.
