| 브랜드 이름: | HangTuo |
| 모델 번호: | VE7 " |
| MOQ: | 1개 조각 |
| 가격: | USD 280~504 / pc |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |

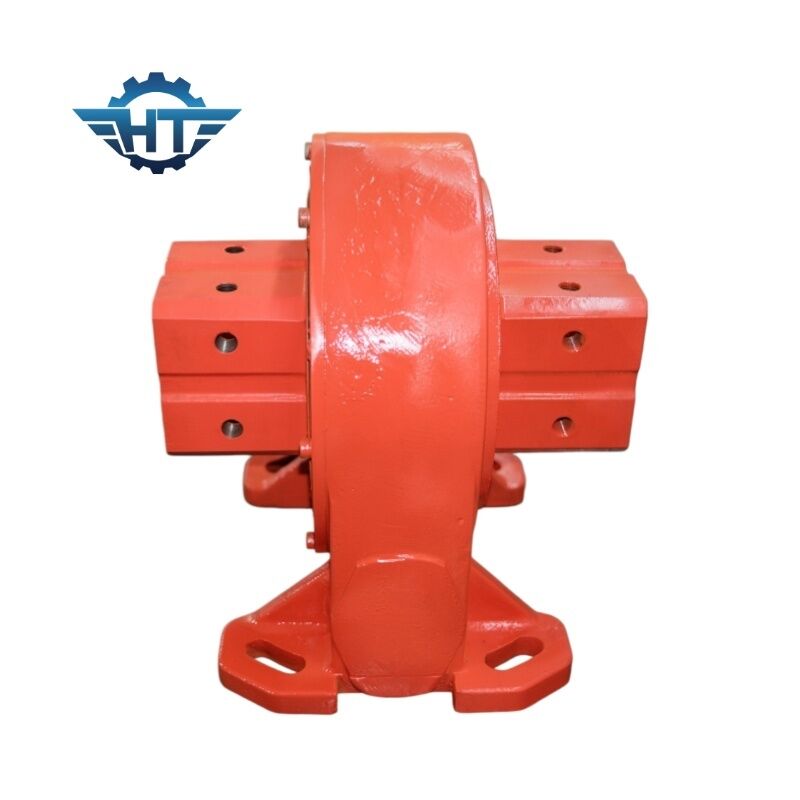

태양광 및 산업 장비용 자체 잠금 웜 기어 슬루잉 드라이브
설명
웜 기어 슬루잉 드라이브는 다양한 기계 시스템에서 제어된 회전, 높은 토크 출력 및 안정적인 하중 지지를 제공하도록 설계된 컴팩트한 회전 동력 전달 장치입니다. 슬루잉 베어링, 웜 기어 메커니즘, 하우징, 베어링, 볼트 및 기타 기계 부품을 하나의 컴팩트한 드라이브 장치로 통합합니다.
높은 토크 용량, 자체 잠금 기능, 컴팩트한 구조 및 정밀한 위치 지정 기능을 갖춘 웜 기어 슬루잉 드라이브는 제어된 회전 운동과 안정적인 하중 유지가 필요한 응용 분야에 특히 적합합니다.
태양광 추적 응용 분야의 경우, 슬루잉 드라이브는 DC 유성 기어 모터 또는 AC 기어 모터와 결합하여 안정적인 방위각 또는 고도 움직임을 제공할 수 있습니다. 건설 및 산업 기계에서는 고하중 회전 응용 분야를 위해 유압 모터로 구동할 수도 있습니다.
웜 기어 메커니즘은 모터 또는 유압 동력을 슬루잉 링으로 전달하여 입력 회전을 제어된 회전 운동으로 변환합니다. 웜 기어 동력 전달은 비교적 컴팩트한 하우징 내에서 높은 감속비를 제공합니다.
주요 장점 중 하나는 자체 잠금 특성입니다. 응용 분야에 맞게 올바르게 선택하면 드라이브가 외부 하중으로 인한 역회전을 방지하여 모터가 작동하지 않을 때 필요한 위치를 유지하는 데 도움이 됩니다.
이는 웜 기어 슬루 드라이브를 변화하는 하중, 진동, 바람의 힘 또는 위치 지정 요구 사항에 노출되는 장비에 적합하게 만듭니다.
VE 모델 슬루잉 드라이브의 매개변수
|
모델 |
비율 |
정격 출력 토크(N.m) |
틸팅 토크(N.m) |
홀딩 토크(N.m) |
축 하중(kN) |
레이디얼 하중(kN) |
효율 |
정밀도(°) |
자체 잠금 |
무게(kg) |
|
3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
예 |
12 |
|
5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
예 |
18 |
|
7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
예 |
32 |
|
8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
예 |
28 |
|
9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
예 |
52 |
|
12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
예 |
65 |
|
14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
예 |
88 |
|
17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
예 |
135 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
예 |
192 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
예 |
251 |
VE 웜 기어 슬루잉 드라이브의 주요 특징
1. 높은 토크 및 하중 용량
VE 시리즈는 높은 출력 토크를 전달하는 동시에 상당한 축 및 레이디얼 하중을 지지하도록 설계되었습니다. 다양한 드라이브 크기를 통해 엔지니어는 필요한 토크, 전복 모멘트 및 구조적 하중에 따라 적합한 구성을 선택할 수 있습니다.
2. 자체 잠금 웜 기어 설계
웜 기어 동력 전달은 적절한 작동 조건에서 자체 잠금 기능을 제공할 수 있습니다. 이는 지속적인 모터 전력 없이 구동 구조의 위치를 유지하는 데 도움이 되며 태양광 추적 및 위치 지정 장비에 특히 유용합니다.
3. 정밀한 회전 위치 지정
최대 ≤0.1°의 회전 위치 지정 정확도를 통해 슬루잉 드라이브는 태양광 추적기, 안테나 위치 지정 장비 및 산업용 회전 기계를 포함하여 제어된 각도 움직임이 중요한 응용 분야에 사용될 수 있습니다.
4. 컴팩트한 통합 구조
슬루잉 베어링, 웜 기어 메커니즘, 하우징, 베어링 및 장착 부품이 컴팩트한 드라이브 어셈블리로 통합됩니다. 이 설계는 설치를 단순화하고 회전 동력 전달 시스템에 필요한 공간을 줄일 수 있습니다.
5. 밀봉 및 부식 방지 설계
밀폐된 하우징은 내부 동력 전달 부품을 먼지, 습기 및 기타 환경 오염 물질로부터 보호하는 데 도움이 됩니다. 이 드라이브는 환경 보호 및 장기적인 기계적 신뢰성이 필요한 실외 응용 분야에 맞게 구성할 수 있습니다.
6. 다중 드라이브 구성
응용 분야에 따라 슬루잉 드라이브는 DC 기어 모터, AC 기어 모터 및 유압 모터를 포함한 다양한 드라이브 솔루션과 함께 공급될 수 있습니다. 이는 태양광 추적 시스템, 모바일 기계 및 산업 장비에 유연성을 제공합니다.
태양광 추적 시스템용 웜 기어 슬루잉 드라이브
태양광 추적은 웜 기어 슬루 드라이브의 가장 널리 사용되는 응용 분야 중 하나입니다. 태양광 추적기 슬루 드라이브는 광전 모듈의 각도 위치를 제어하여 패널이 하루 종일 태양의 움직임을 추적할 수 있도록 합니다.
적절한 슬루 드라이브 크기는 패널 면적만으로 결정되지 않습니다. 중요한 선택 요소는 다음과 같습니다.
총 광전 모듈 면적
추적기 구조 무게
모듈 수 및 배열
중력 중심 오프셋
풍하중 및 생존 풍속
필요한 추적 정확도
작동 속도
필요한 홀딩 토크
설치 방향
현지 환경 조건
일반적인 참조로, 예비 선택을 위해 다음과 같은 태양광 패널 면적을 고려할 수 있습니다.
|
슬루잉 드라이브 크기 |
일반적인 참조 태양광 패널 면적 |
|---|---|
|
3" |
10 m² |
| 5“ | 20 m² |
|
7" |
30 m² |
|
9" |
40 m² |
|
12" |
50 m² |
|
14" |
60 m² |
이 값은 예비 참조용입니다. 최종 태양광 추적기 슬루 드라이브 선택은 패널 면적만으로 결정되는 것이 아니라 완전한 기계적 하중 조건을 기반으로 해야 합니다.
일반적인 응용 분야는 다음과 같습니다.
태양광 추적 시스템
풍력 발전 장비
위성 및 안테나 위치 지정 시스템
트럭 크레인 및 리프팅 장비
항공 작업 플랫폼
건설 기계
항만 및 해양 장비
광산 기계
야금 장비
철강 생산 장비
농업 기계
폐수 및 하수 처리 장비
자재 취급 및 회전 위치 지정 장비
유압 응용 분야의 경우, 슬루잉 드라이브는 유압 모터와 결합하여 컴팩트한 유압 슬루잉 드라이브 시스템을 만들어 중장비에 사용할 수 있습니다.
웜 기어 슬루잉 드라이브를 선택하는 이유는 무엇입니까?
태양광 추적기 제조업체 및 장비 통합 업체의 경우, VE 시리즈는 다양한 추적기 구성 및 하중 요구 사항을 충족하기 위해 여러 크기와 기어비를 제공합니다. 프로젝트 요구 사항에 따라 적합한 모터, 장착 인터페이스 및 기타 구성으로 드라이브를 맞춤 설정할 수도 있습니다.
슬루잉 드라이브 선택 지원
태양광 추적 프로젝트의 경우, 패널 수량 및 치수, 추적기 구조 크기 및 무게, 중력 중심, 바람 조건 및 필요한 추적 각도를 제공해 주십시오. 이 정보를 통해 전체 추적 구조에 대해 슬루잉 드라이브를 보다 정확하게 선택할 수 있습니다.
