제품 상세 정보:
|
| 슬유잉 범위: | ±60' | 재료: | 42CRMN, 50Mn |
|---|---|---|---|
| 애플리케이션: | 태양 추적자들 | 보증: | 10년 |
| 색: | 오렌지 | 사이즈: | 25 인치에 대한 3 인치 |
| 모터: | 24VDC, 220VAC | 웜 기어: | 이중 봉투 |
| 강조하다: | 전기 행성 웜 기어 다수 드라이브,220VAC 다수 기어장치 드라이브,220VAC 웜 기어 다수 드라이브 |
||

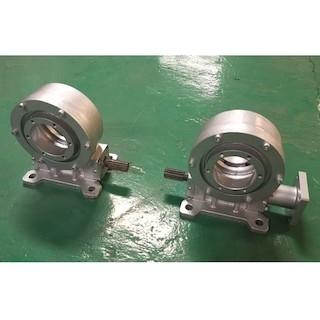

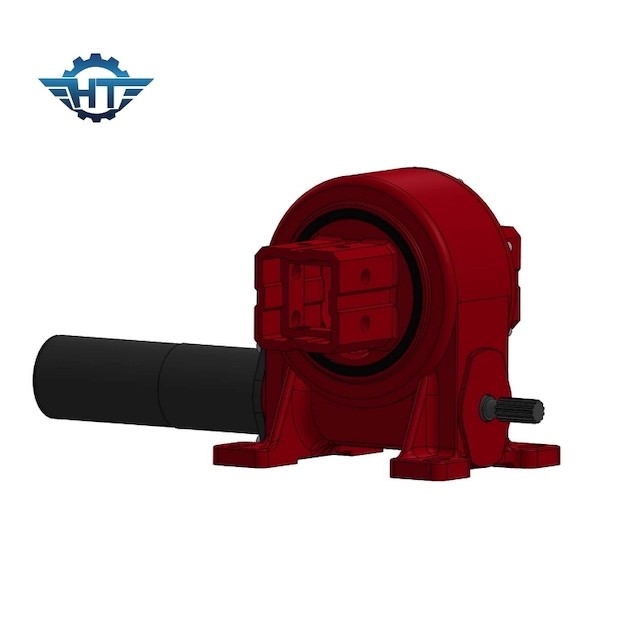

태양 추적자들을 위한 전기 행성 기어 들 모우터와 둘러싸인 의회 VE8 선회 장치
슬유잉 기어장치 드라이브 기술
둘러싸인 태양추적 슬유잉 드라이브는 폐쇄형, 주거 차별 금지 정책 유형, 수직형, 이원축 유형,고 정밀도 유형, 웜 드라이브 유형 기타 등등과 같은 많은 유형을 갖. 슬유잉 드라이브는 높은 로드를 운전해서 특별히 설계된 다중 치아 접촉을 특징으로 한 이중 포락 웜 기어 조립체를 기반으로 합니다. 그것은 강한 경사 모멘트 토크와 정적 자기 로킹 기능을 가지고 있습니다.
유성 기어 감소 톱니바퀴 통의 작업 원칙은 토크의 비례하는 분포로 인해 큰 경하중을 지니기 위해 합니다. 게다가, 우리의 슬유잉 드라이브는 다른 종류의 모터, 수력 원동기, 24vdc/12vdc 전동기, 서보 모터, 스텝 모터에 첨부할 수 있고 우리가 모든 시리즈 다수 기어박스 크기가 고객들의 다른 필요와 요구를 충족시키는 것을 합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
설치 예방책
선회 베어링은 기구부품의 회전하는 건설에 의해 발생된 대부분의 추가 병력을 옮기고 큰 적재량 압력과 가혹한 작업 환경과 같은 요인이 그것의 성능에 대한 더 높은 요구를 제시했습니다. 구성 활동의 평활 경과를 보증하기 위해, 고품질 선회 베어링 제품을 선택하는 것은 매우 중요하고 그것의 설치와 사용에 대한 세부가 완화시킬 수 없습니다.
1. 품질을 확인하세요. 선회 베어링이 설치되기 전에 주의깊은 육안 검사는 선회 베어링이 매우 심 부식과 변형과 같은 운송 동안 손상되지 않는다는 것을 확인하기 위해 행해져야 합니다.
2. 클린 업 음란. 거기가 선회 베어링 안에서 샌드 입자와 철줄칼밥과 같은 이질 물질이 있을 때, 그것은 기계의 작전 동안 인접 부품에 웨어를 야기시킬 것이고, 비주기적 진동이 발생할 것이고, 또한 굽힐 수 없는 회전 실패가 있을 것입니다. 기계 수명을 단축시키세요.
3. 정확성을 보증하세요. 부품이 설치된 후, 슬유잉 베어링 면과 설치 평면 사이의 접촉을 확인하는 것은 필요합니다. 격차가 있다면 더 갭을 메울 수 있는 재료는 볼트가 강화되는 후에 선회 베어링이 변형되는 것을 예방하기 위해 더 갭을 메우는데 사용되어야 합니다.
