제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | 이원축 5 인치 |
|---|---|---|---|
| 기어 비율: | 37:1 | 효율: | 40% |
| 애플리케이션: | 태양 추적 시스템 | 증명서: | ISO9001, CE |
| 설치 위치: | 오픈 필드, 평지붕 | 특징: | 안전한, 신속 설치 |
| 강조하다: | 이원축 선회 링 드라이브,PV 패널 선회 링 드라이브,PV 패널 웜 드라이브 다수 벨소리 |
||
3 인치 단일축 작은 다수는 단일축 태양추적 시스템을 위한 24VDC 기어 들 모우터로 구동합니다
작은 다수 드라이브 기술
슬유잉 드라이브는 보통 보통 웜, 기어, 주택, 모터와 다른 부품으로 구성된 선회 베어링으로 불리는 슬유잉 제품의 신형입니다. 핵심 구성 요소가 태도를 비틀고 있기 때문에, 그들은 동시에 축방향 힘, 반경 방향 하중과 모멘트 전복을 지닐 수 있습니다. 전통적 슬유잉 상품과 비교해서, 새로운 슬루잉 드라이브 장치는 편리 설치, 편리한 유지와 더 큰 설치 공간의 특성을 가집니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션

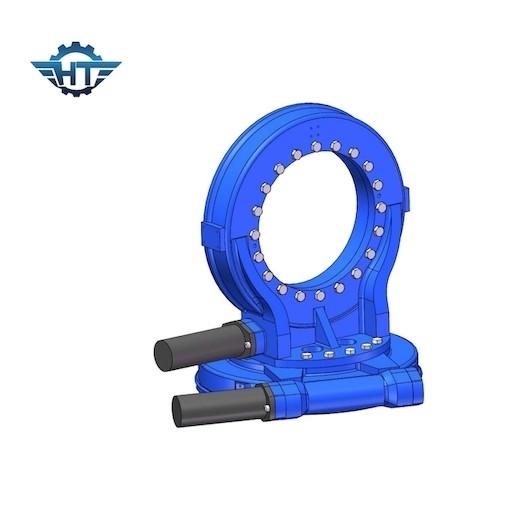

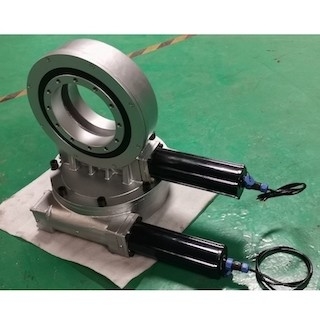

넓은 범위에 걸쳐서 안정적이고 고정밀 전송을 가능하게 하면서, 우리의 이중 축 슬루잉 유닛은 두 독립적으로 헤어진 감원의 주위를 회전함으로써 토크를 만들어냅니다. 적용은 태양 추적자들, 일광 반사 장치, 집중된 광기전 (CPV)와 위성과 라디오 안테나를 포함합니다.
