제품 상세 정보:
|
| 모델: | 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 효율: | 40% | 타입: | 수평 계열 |
| 애플리케이션: | 태양광 발전소 | OEM 서비스: | 이용 가능합니다 |
| 원산지: | 창주, 중국 | 드라이버: | 24V 직류 전동기 |
| 강조하다: | 9 인치 웜 기어 다수 드라이브,웜 기어 다수는 24VDC를 운전합니다,24VDC 자동차 선회 링 드라이브 |
||

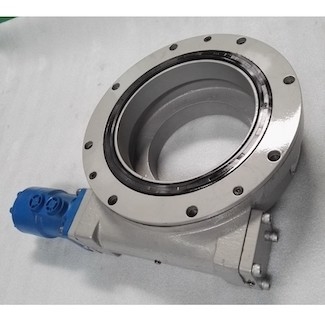

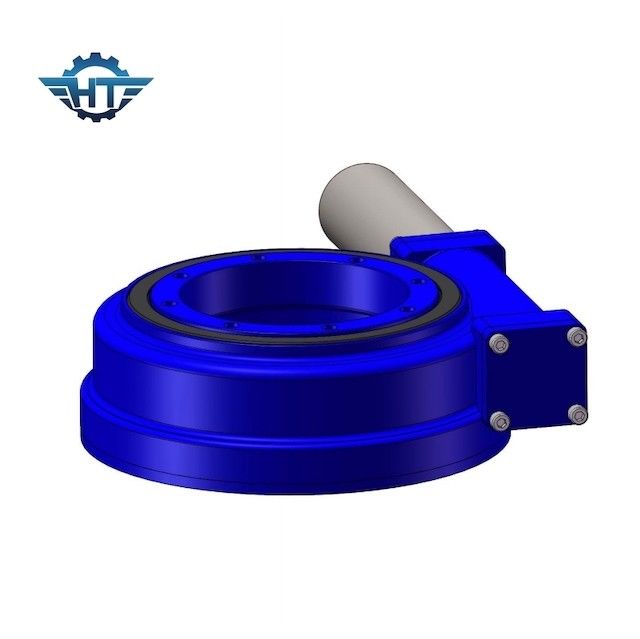

선회 링은 24V DC 스텝 모터, 운전자와 솔라 플랜트를 위한 부호기로 구동합니다
슬유잉 링 드라이브 기술
슬유잉 드라이브가 무엇입니까?
슬유잉 드라이브 (또는 짧은 것을 요구하는 다수 드라이브는) 완전한 것 이고 공 또는 롤러 선회 링 (베어링)과 웜과 완전히 밀폐 함체로 구성되는 시스템을 설치하기 위해 준비합니다. 그것은 다른 응용 프로그램과 고객들의 요구 기반의 선택 가능한 IP 등급과 함께 수력이거나 전기 행성 트렌스미션으로 주문 제작될 수 있습니다. 그것은 코로우젼 프로텍션과 높은 로드와고 정밀도의 특징을 가지고 있습니다.
태양추적 회전식 드라이브 장치는 선회 베어링을 채택하고 다중 이 접촉을 달성할 수 있는 고리 모양 웜 구조가 큰 전파 토크와 안정적인 작동의 특성을 가집니다 ; (방풍 저항이) 넓게 국내이고 외국 손님들에 의해 태양광 발전 발전 추적시스템과 다른 신 에너지 산업에서 사용되어 인 큰 광선이고 축상의 부하와 강한 전도 토크에 견딜 수 있습니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
장점
창주 행투오는 고리 감긴 웜 기술과 슬유잉 드라이브를 생산하기 위한 이중 외피 기술을 로드를 극대화하고 전송 효율과 정확도를 향상시키기 위한 가장 중요한 수단으로 이용합니다. 웜이 선회 베어링으로 바쁠 때, 다중 이 계약은 달성될 수 있고 웜이 종사될 때, 유일한 1 투스 계약은 달성될 수 있습니다. 5 내지 11 이빨의 상승된 톱니 표면 계약은 그러므로 매우 전송의 힘과 전력을 강화합니다. 다수 드라이브의 우리의 범위는 여러 시리즈에 이용할 수 있고, 넓은 범위의 모델들에 걸칩니다. 성능 범위와 설비 면적은 다른 응용 프로그램의 필요를 충족시켜 줄 수 있습니다. 요즈음, 자사 제품은 기본 모델들 9명, 75 밀리미터에서 800 밀리미터까지 레이스 웨이 범위의 지름으로 분할될 수 있습니다. 부하 범위는 6kNm부터 220kNm 까지이고, 토크 출력이 200Nm부터 63kNm 까지이고, 회전하는 토크가 500Nm부터 271kNm 까지이고, 전송 감소율이 30:1부터 156600:1 까지입니다. 설치 방법은 수평선상이고, 수직이거나 다중 축일 수 있습니다.
당신은 기본 형태 (열린 기어) 또는 완전히 폐쇄형을 주문할 수 있습니다. 우리는 또한 2축 다수 드라이브 (한 개의 회전 구동기가 둘다 방향으로 동시에 회전합니다)과 단축 이중 구동 (두 드라이브 웜이 단축과 관계가 있는 똑같은 슬루잉을 운전합니다) 제공합니다.
전형적 다수 구동 어플리케이션은 태양광 발전소와 풍력 발전용 터빈, 트럭 크레인, 공기 워크 차량, 유틸리티 설비자재, 유압식 장치, 석유 장비, 차륜 조향 장비, 굴삭기와 자동적 리프팅 장비를 포함합니다. 슬유잉 드라이브가 똑같은 전송에 높은 로드와 고토크를 제공하는 적용을 위한 최상의 선택인 것처럼, 많은 다른 철저하게 목록화되지 않는 애플리케이션이 있습니다.
우리는 다수 드라이브의 많은 다른 유형을 생산하고, 많은 유형의 다수 드라이브와 드라이브 구성 요소를 제공합니다. 우리의 다수 드라이브는 셀프-로킹 또는 후진할 수 있습니다. 셀프-로킹 다수 드라이브는 역전력이 선회 링에서부터 웜까지 전해질 때 역으로 돌려지지 않고 분리된 브레이크를 설치하기 위한 어떤 필요성이 없습니다. 자기 로킹 대신에, 그것은 반대로 구동될 수 있습니다. 수력 적용을 위해, 우리는 고객들에게 수력 원동기를 공급합니다. 전기 기기를 위해, 우리는 고객들을 위해 기어박스와 다양한 모터를 공급할 수 있습니다.
