제품 상세 정보:
|
| 모델: | SE 1 인치 | 홀 센서: | 선택적입니다 |
|---|---|---|---|
| 속도: | 0.03~1 RPM | 기어 비율: | 32:1 |
| IP은 분류됩니다: | IP66 | 백 홀딩 토크: | 1850NM |
| 토크를 기울이기: | 320NM | HS는 코드화됩니다: | 8483409090 |
| 강조하다: | 1RPM 웜 기어 다수 드라이브,웜 기어 다수 드라이브 IP66,베어링 드라이브를 비트는 IP66 |
||

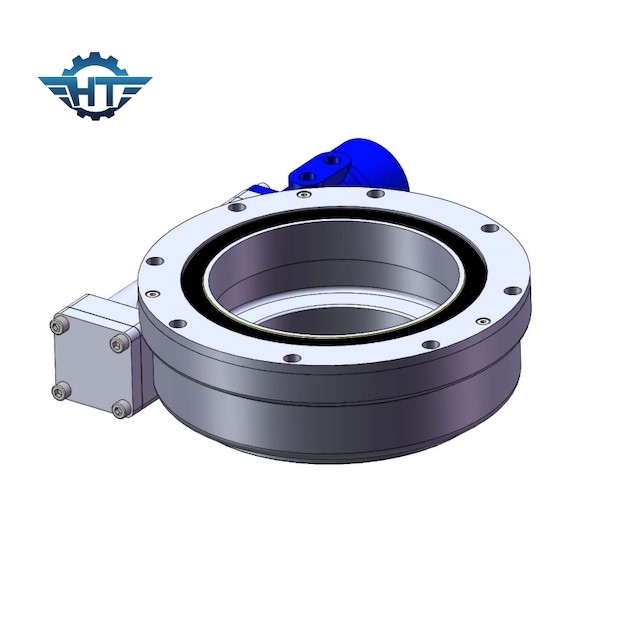

태양 전력 반 트래킹 시스템을 요구하는 드라이브를 비트는 SE1 작은 웜 드라이브
웜 기어 다수 드라이브 도입
슬유잉 드라이브는 한 무겁지만 느린 회전하는 하중 또는 전통적 크레인, 변동 집재기와 같은 종종 수평단 또는 수평축 풍차의 바람 향하는 플랫폼을 지원할 수 있습니다. 지금, 그것은 넓게 태양에너지에서 사용됩니다 : 단일축 태양추적 시스템, 이원축 태양추적 시스템, 집중된 태양력, 프레넬, 열 타워와 심지어 안테나에서 조차.
나선형 기어와 글로보이드 웜은 그것이 그것이 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트를 지닐 수 있다는 것을 만든 다중 치아 접촉을 달성하게 합니다.

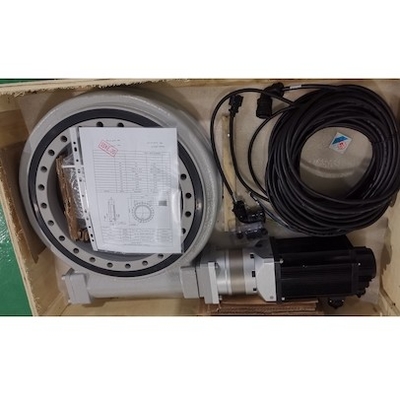

슬유잉 드라이브 기어 들 모우터
상응하는 모터는 다른 고객들의 기술적 요구와 요구를 기반으로 선택될 것입니다
| 전압 | 출력 전원 | 출력 속도 | 방수 가공 |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| 발언 | 특수 모터는 당신의 요구마다 맞춤화될 수 있습니다. | ||
| 부호기와 기어 박스는 고쳐질 수 있습니다. | |||
| 행성 트렌스미션은 계속 기초가 되는 것으로 일치될 수 있습니다 다르 수요에 | |||
장점
우리의 전문적 기술 팀은 당신의 상세한 요청에 따라 적당한 슬유잉 드라이브 솔루션을 제공할 수 있습니다.
우리는 슬유잉 드라이브, 다른 종류의 모터, 부호기, 홀 센서와 또한 제어기들을 제공할 수 있습니다
시스템 배치 제안을 추적하면서, 우리는 인스톨레이션 가이드를 제공할 수 있습니다
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 |
204 |
애플리케이션
광기전성 추적시스템
광기전성 추적시스템의 계산 원칙은 복잡하지 않습니다. 태양의 방사 각도가 끊임없이 변하고 있기 때문에, 전통적 고정된 광기전 패널은 트래킹 기술을 사용한 후 더 이상 사망 객체가 아닙니다. 반대로, 그들은 해바라기와 같은 태양을 추적하고 이로써 동력화차의 전체적 발전을 향상시키면서, 받아들인 적산 일사량을 증가시킬 수 있습니다.
