제품 상세 정보:
|
| 적용: | 태양 전지 패널 추적기 장착 시스템 | 색상: | 요구조건으로서 |
|---|---|---|---|
| 현장 수명: | 30년 | 선행 시간: | 3~45일 |
| 모터 타입: | 전기 모터 | 보호: | IP66, 폐쇄 |
| 정사각형 출력: | 94*94mm | 전송 효율: | 40% |
| 강조하다: | 장착 시스템 전기 스윙 드라이브,일 축 전기 스윙 드라이브,태양 전지 패널 추적기 전기 스윙 드라이브 |
||

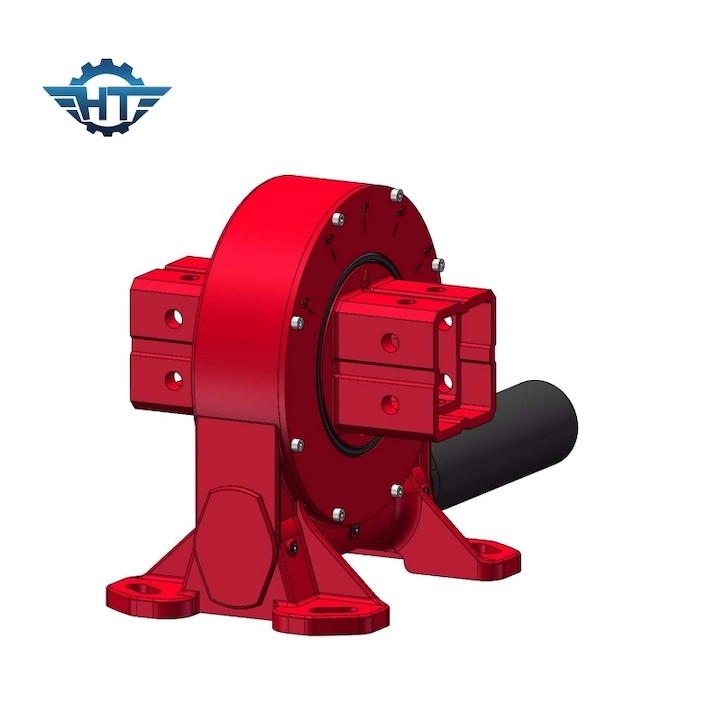

VE9 일 축 태양 전지 패널 추적기 장착 시스템을 위한 전기 스레잉 드라이브
워크 기어 스윙 드라이브 설명
벌레와 벌레는 세로 축을 가지고 있으며, 벌레를 회전시키면 벌레의 치아와 접촉하여 돌리게 됩니다.벌레 에 있는 나선형 이빨 의 각도 는 미끄러지는 동작 을 일으킨다, 이 두 구성 요소 사이의 기어 감소로 이어집니다. 감소 비율은 벌레 기어에 있는 치아 수와 벌레에 있는 스레드 수에 의해 결정됩니다.
기어 워크는 독특한 특성으로 인해 다양한 응용 분야에서 널리 사용됩니다. 기어 워크의 몇 가지 장점은 다음과 같습니다.
높은 기어 감소: 워크 기어는 높은 기어 감소 비율을 제공하여 입력 및 출력 샤프트 사이의 가속을 크게 줄일 수 있습니다.이것은 높은 토크와 낮은 속도 출력이 필요한 응용 프로그램에 적합합니다.
콤팩트 디자인: 워크 기어의 콤팩트 성질은 공간을 제한하는 애플리케이션에 이상적입니다. 그들의 축적 배열은 다른 기어 시스템에 비해 더 작은 발자국을 초래합니다.
자기 잠금 기능: 벌레 기어에는 자기 잠금 기능이 있으며, 벌레 기어가 쉽게 벌레를 움직일 수 없다는 것을 의미합니다.이 특성 때문에, 위치 유지 또는 후방 운전을 방지하는 것이 필요한 애플리케이션에서 워크 기어가 유용합니다..
높은 충격 부하 저항성: 벌레 기어와 벌레 기어 치아 사이의 큰 접촉 영역으로 인해 벌레 기어는 높은 충격 부하를 처리 할 수 있습니다.이것은 그들을 무거운 용량 응용 프로그램에 적합 합니다.
VE 모델 스윙 드라이브 성능 매개 변수
| VE 모델 성능 매개 변수 | ||||||||||||
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
신청서
워크 기어 스위닝 드라이브는 다양한 응용 분야에서 회전 움직임을 제공하는 데 사용되는 기계 장치입니다. 워크 스루와 워크 휠으로 구성됩니다.모터크를 생성하고 구동 부품의 회전을 제어하기 위해 함께 작동하는워크 기어의 독특한 디자인은 높은 기어 비율과 자율 잠금 기능을 허용하여 여러 응용 프로그램에 적합합니다.다음은 벌레 기어 회전 드라이브의 몇 가지 일반적인 응용 프로그램입니다:
태양 추적 시스템: 워크 기어 스레빙 드라이브는 태양 전지 패널 또는 태양 집중장치와 같은 태양 추적 시스템에서 광범위하게 사용됩니다.이 원동력 은 태양 전지판 이나 거울 에 태양 의 움직임 을 추적 할 수 있게 해 준다, 하루 종일 에너지 포집을 극대화합니다. 워크 기어의 자물쇠 기능은 외부 힘과 바람 부하에도 불구하고 패널의 위치를 유지하는 데 도움이됩니다.
건설 및 중장비: 벌레 기어 스레닝 드라이브는 건설 기계 및 중장비에서 응용 프로그램을 찾습니다. 크레인, 발굴기 및 공기 작업 플랫폼에서 일반적으로 사용됩니다.부름 또는 지브의 원활하고 제어 된 회전을 촉진하는 경우워크 기어의 높은 기어 비율은 무거운 짐을 정확하게 위치하고 들어 올릴 수 있습니다.
산업 회전대: 워크 기어 회전 드라이브는 크고 무거운 물체를 회전하는 데 사용되는 산업 회전대에서 사용됩니다. 이러한 회전대들은 제조업, 조립 라인,그리고 가공용 제품이나 작업 부품을 회전시킬 필요가 있는 재료 처리 시스템, 검사, 또는 다른 역 사이의 전송.
로봇 및 자동화: 워크 기어 스윙 드라이브는 다양한 로봇 응용 프로그램에서 중요한 역할을 합니다. 그들은 로봇 팔, 관절 및 손잡이에서 회전 운동을 제공합니다.정밀하고 제어된 움직임을 가능하게 하는이 드라이브는 또한 자동 컨베이어 시스템에서 사용되며, 생산 라인을 따라 물품과 재료의 이동을 촉진합니다.
풍력 터빈: 워크 기어 스윙 드라이브는 풍력 터빈 시스템에서 사용됩니다. 그들은 바람에서 에너지를 최대한 포착하기 위해 터빈의 지향을 조정하는 yaw 제어에 도움이됩니다.자 로 잠금 하는 기능 덩어리 기어 는 터빈 이 바람 방향 에 적절 히 정렬 되어 있는 것 을 보장 한다.
위성 접시 안테나: 워크 기어 스위닝 드라이브는 추적 및 위치를 파악하기 위해 위성 접시 안테나에 사용됩니다.안테나가 위성을 정확하게 추적하고 안정적인 연결을 유지할 수 있도록 합니다.바람이나 진동과 같은 환경 요인에 노출되었을 때에도.
이것은 단지 몇 가지 예제입니다. 많은 응용 프로그램 worm gear 회전 드라이브. 그들의 견고성, 높은 기어 비율,그리고 자기 잠금 특성은 정확한 회전 운동과 토크 전송이 필요한 다양한 산업에 적합합니다..
